ZYW1
智能型万能式断路器

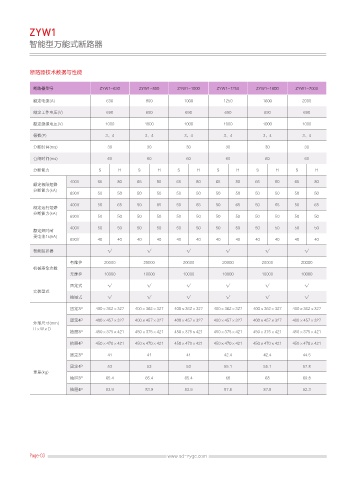

断路器技术数据与性能

断路器型号 ZYW1-630 ZYW1-800 ZYW1-1000 ZYW1-1250 ZYW1-1600 ZYW1-2000

额定电流(A) 630 800 1000 1250 1600 2000

额定工作电压(V) 690 690 690 690 690 690
额定绝缘电压(V) 1000 1000 1000 1000 1000 1000

极数(P) 3、4 3、4 3、4 3、4 3、4 3、4
分断时间(ms) 30 30 30 30 30 30

合闸时间(ms) 60 60 60 60 60 60
分断能力 S H S H S H S H S H S H
400V 65 80 65 80 65 80 65 80 65 80 65 80
额定极限短路
分断能力(kA)
690V 50 50 50 50 50 50 50 50 50 50 50 50

400V 50 65 50 65 50 65 50 65 50 65 50 65
额定运行短路
分断能力(kA)
690V 50 50 50 50 50 50 50 50 50 50 50 50
400V 50 50 50 50 50 50 50 50 50 50 50 50
额定短时耐
受电流1s(kA)
690V 40 40 40 40 40 40 40 40 40 40 40 40
智能脱扣器 √ √ √ √ √ √

有维护 20000 20000 20000 20000 20000 20000
机械寿命次数
无维护 10000 10000 10000 10000 10000 10000

固定式 √ √ √ √ √ √
安装型式
抽屉式 √ √ √ √ √ √

固定3P 400×362×327 400×362×327 400×362×327 400×362×327 400×362×327 400×362×327
固定4P 400×457×327 400×457×327 400×457×327 400×457×327 400×457×327 400×457×327
外形尺寸(mm)
H×W×D
抽屉3P 450×375×421 450×375×421 450×375×421 450×375×421 450×375×421 450×375×421
抽屉4P 450×470×421 450×470×421 450×470×421 450×470×421 450×470×421 450×470×421

固定3P 41 41 41 42.4 42.4 44.5
固定4P 53 53 53 55.1 55.1 57.8
重量(kg)
抽屉3P 65.4 65.4 65.4 68 68 69.8
抽屉4P 83.9 83.9 83.9 87.8 87.8 92.3
