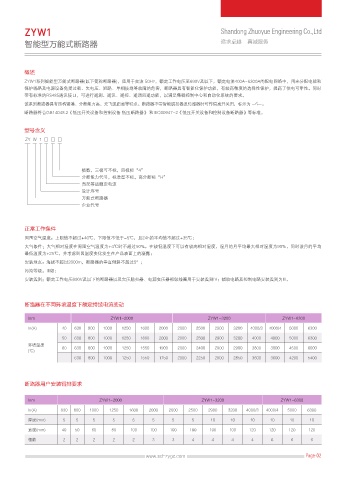

Page 9 - 山东卓越工程有限公司

ZYW1 Shandong Zhuoyue Engineering Co.,Ltd
智能型万能式断路器 追求卓越 真诚服务

概述
ZYW1系列智能型万能式断路器(以下简称断路器)，适用于交流 50Hz，额定工作电压至690V及以下，额定电流400A~6300A的配电网络中，用来分配电能和
保护线路及电源设备免受过载、欠电压、短路、单相接地等故障的危害，断路器具有智能化保护功能，有较高精度的选择性保护，提高了供电可靠性。同时
带有标准的RS485通讯接口，可进行遥测、遥讯、遥控、遥调四遥功能，以满足集群控制中心和自动化系统的要求。
该系列断路器具有结构紧凑、分断能力高、无飞弧距离等特点。断路器不带智能脱扣器及传感器时可作隔离开关用，标示为 。
断路器符合GB14048.2《低压开关设备和控制设备 低压断路器》 和IEC60947-2《低压开关设备和控制设备断路器》等标准。

型号含义

ZY W 1 □ □ □

极数，三极可不标，四极标“4”
分断能力代号，标准型不标，高分断标“H”
壳架等级额定电流
设计序号
万能式断路器
企业代号

正常工作条件

周围空气温度：上限值不超过+40℃，下限值不低于-5℃，且24h的平均值不超过+35℃；
大气条件：大气相对湿度在周围空气温度为+4℃时不超过50%，在较低温度下可以有较高相对湿度，湿月的月平均最大相对湿度为90%，同时该月的平均
最低温度为+25℃，并考虑到因温度变化发生在产品表面上的凝露；
安装地点：海拔不超过2000m，断路器的垂直倾斜不超过5°；
污染等级：III级；
安装类别：额定工作电压690V及以下的断路器以及欠压脱扣器、电源变压器初级线圈用于安装类别IV；辅助电路及控制电路安装类别为III。

断路器在不同环境温度下额定持续电流变动

Inm ZYW1-2000 ZYW1-3200 ZYW1-6300
In(A) 40 630 800 1000 1250 1600 2000 2000 2500 2900 3200 4000/3 4000/4 5000 6300
50 630 800 1000 1250 1600 2000 2000 2500 2900 3200 4000 4000 5000 6300
环境温度 60 630 800 1000 1250 1550 1900 2000 2400 2900 2900 3800 3800 4500 6000
(℃)
630 800 1000 1250 1550 1750 2000 2250 2900 2850 3600 3600 4200 5400

断路器用户安装铜排要求

Inm ZYW1-2000 ZYW1-3200 ZYW1-6300
In(A) 630 800 1000 1250 1600 2000 2000 2500 2900 3200 4000/3 4000/4 5000 6300
厚度(mm) 5 5 5 5 5 5 5 5 10 10 10 10 10 10
宽度(mm) 40 50 60 80 100 100 100 100 100 100 120 120 120 120
根数 2 2 2 2 2 3 3 4 4 4 4 6 6 6

www.sd-zygc.com Page-02
