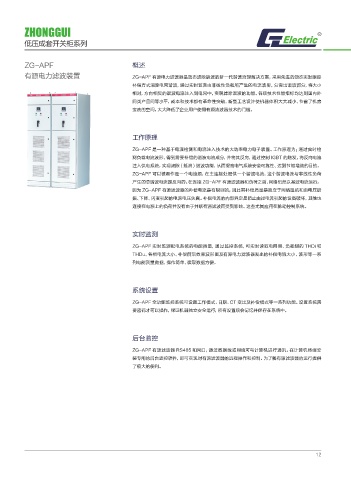

ZG-APF 概述
有源电力滤波装置 ZG-APF 有源电力滤波器是动态滤除谐波的新一代谐波治理解决方案，采用先进的动态实时跟踪
补偿方式消除电网谐波，通过实时监测由非线性负载所产生的电流波形，分离出谐波部分，将大小
相对，方向相反的谐波电流注入到电网中，实现滤除谐波的功能。各项技术性能指标均达到国内外
同类产品同等水平，成本和技术都有革命性突破，新型工艺设计使机器体积大大减小，节省了机房
宝贵的空间，大大降低了企业用户使用有源滤波器技术的门槛。
工作原理
ZG-APF 是一种基于电流检测和电流注入技术的大功率电力电子装置。工作原理为：通过实时检
测负载电流波形，得到需要补偿的谐波电流成分，并将其反向，通过控制 IGBT 的触发，将反向电流
注入供电系统，实现滤除 ( 抵消 ) 谐波功能，从而提高电气系统安全可靠性、达到节能增效的目的。
ZG-APF 可以被看作是一个电流源，在主连接处提供一个谐波电流，这个谐波电流与非线性负荷
产生的总谐波电流是反向的。在连接 ZG-APF 有源滤波器和负荷之前，网络仍然以基波电流运行。
因为 ZG-APF 有源滤波器的补偿电流是有规则的，因此其补偿质量是独立于网络阻抗和由电压谐
振、下降、闪变引起的电源电压失真。补偿电流的内部界定是防止由过电流引起的设备破坏，其他也
连接在电源上的负荷并没有由于并联有源滤波而受到影响。这些尤其应用在脉动控制系统。
实时监测
ZG-APF 实时监测配电系统的电能质量，通过监控系统，可实时读取电网侧、负载侧的 THDi 和
THDu、各相电流大小、补偿前后效果波形图及有源电力滤波器发出的补偿电流大小、波形等一系
列电能质量数据，操作简单，读取数据方便。
系统设置
ZG-APF 全功能监控系统可设置工作模式、日期、CT 变比及补偿模式等一系列功能。设置系统需
要密码才可以操作，保证机器独立安全运行，所有设置项会记忆并保存在系统中。
后台监控
ZG-APF 有源滤波器 RS485 和网口，通过数据线或网线可与计算机进行通讯。在计算机终端安
装专用的后台监控软件，即可实现对有源滤波器的远程操作和控制。为了解有源滤波器的运行提供
了极大的便利。
