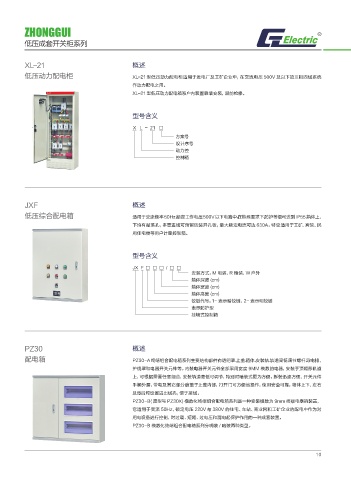

ZHONGGUI
低压成套开关柜系列
XL-21 概述
低压动力配电柜 XL-21 型低压动力配电柜适用于发电厂及工矿企业中，在交流电压 500V 及以下的三相四线系统
作动力配电之用。
XL-21 型低压动力配电箱系户内装置靠墙安装，屏前检修。
型号含义
X L - 21 □
方案号
设计序号
动力控
控制箱
JXF 概述
低压综合配电箱 适用于交流频率50Hz、额定工作电压500V以下电路中。在特殊要求下，防护等级可达到IP55，箱体上、
下均有敲落孔，多管进线可预留活装开孔板，最大额定电流可达 630A。特变适用于工矿、宾馆、民
用住宅楼等用户计量控制箱。
型号含义
JX F □ □ □ / □ □
安装方式：M 明装，R 暗装，W 户外
箱体深度 (cm)
箱体宽度 (cm)
箱体高度 (cm)
铰链代号：1- 表示暗铰链、2- 表示明铰链
表示防护型
挂墙式控制箱
PZ30 概述
配电箱 PZ30-A 终端组合配电箱系列主要结构部件有透明罩、上盖、箱体、安装轨、轨道高低调节螺杆、导电排、
护线罩和电器开关元件等。内装电器开关元件全部采用宽度 9MM 模数的电器，安装于顶帽形轨道
上，可根据需要任意组合，安装轨道高低可调节，特别对暗装式更为方便。拆装迅速方便、开关元件
手柄外露，带电及其它部分遮盖于上盖内部，打开门可方便地操作，使用安全可靠，箱体上下、左右
及背后均设置进出线孔，便于接线。
PZ30-B( 原型号 PZ30X) 模数化终端组合配电箱系列是一种安装模数为 9mm 终端电器的装置，
它适用于交流 50Hz，额定电压 220V 与 380V 的住宅、车站、商业网和工矿企业的配电中作为对
用电设备进行控制，对过载、短路、过电压和漏电起保护作用的一种成套装置。
PZ30-B 模数化终端组合配电箱系列分明装 / 暗装两种类型。
