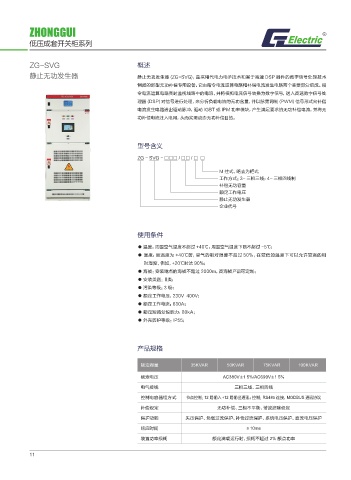

ZG-SVG 概述

静止无功发生器 静止无功发生器 (ZG-SVG)，是采用代电力电子技术和基于高速 DSP 器件的数字信号处理技术
制成的新型无功补偿专用设备。它由指令电流运算电路和补偿电流发生电路两个主要部分组成。指
令电流运算电路实时监视线路中的电流，并将模拟电流信号转换为数字信号，送入高速数字信号处
理器 (DSP) 对信号进行处理，来分析负载电流的无功含量，并以脉宽调制 (PWM) 信号形式向补偿
电流发生电路送出驱动脉冲，驱动 IGBT 或 IPM 功率模块，产生满足要求的无功补偿电流，并将无
功补偿电流注入电网，从而实现动态无功补偿目的。

型号含义
ZG - SVG - □□□ / □□ / □ □

M 拄式，略去为柜式
工作方式：3- 三相三线；4- 三相四线制
补偿无功容量
额定工作电压
静止无功发生器
企业代号

使用条件
● 温度：周围空气温度不超过 +40℃，周围空气温度下限不超过 -5℃；
● 湿度：最温度为 +40℃时，空气的相对湿度不超过 50%，在较低的温度下可以允许较高的相
对湿度，例如，+20℃时达 90%；
● 海拔：安装地点的海拔不超过 2000m，高海拔产品可定制；
● 安装类别：Ⅱ类；
● 污染等级：3 级；
● 额定工作电压：230V 400V；
● 额定工作电流：630A；
● 额定短路分段能力：80kA；
● 外壳防护等级：IP55；

产品规格

额定容量 35KVAR 50KVAR 75KVAR 100KVAR
额定电压 AC380V±1 5%/AC690V±1 5%

电气接线 三相三线、三相四线
控制电容器组方式 节点控制：12 路输入+12 路输出通讯；控制：RS485 连接，MODBUS 通讯协议
补偿设定 无功补偿、三相不平衡、谐波滤除设定
保护功能 失压保护、负载过流保护、补偿过流保护、系统电压保护、直流电压保护

响应时间 ≤ 10ms
装置功率损耗 额定满载运行时，损耗不超过 2% 额点功率
