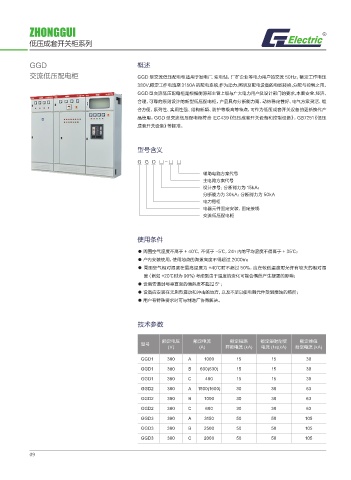

Page 12 - 上海中贵电气科技有限公司A

ZHONGGUI

低压成套开关柜系列

GGD 概述

交流低压配电柜 GGD 型交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户的交流 50Hz，额定工作电压
380V，额定工作电流至 3150A 的配电系统，作为动力、照明及配电设备的电能转换、分配与控制之用。
GGD 型交流低压配电柜是根据能源部主管上级与广大电力用户及设计部门的要求，本着安全、经济、
合理、可靠的原则设计的新型低压配电柜。产品具有分断能力高、动热稳定性好、电气方案灵活、组
合方便、系列性、实用性强、结构新颖、防护等级高等特点，可作为低压成套开关设备的更新换代产
品使用。GGD 型交流低压配电柜符合 IEC439《低压成套开关设备和控制设备》，GB7251《低压
成套开关设备》等标准。

型号含义
G G D □ - □ □

辅助电路方案代号
主电路方案代号
设计序号：分断能力为 15kA；
分断能力为 30kA；分断能力为 50kA
电力用柜
电器元件固定安装、固定接线
交流低压配电柜

使用条件

● 周围空气温度不高于 + 40℃，不低于 -5℃，24h 内的平均温度不得高于 + 35℃；
● 户内安装使用，使用地点的海拔高度不得超过 2000m；
● 周围空气相对湿度在最高温度为 +40℃时不超过 50%，应在较低温度时允许有较大的相对湿
度 ( 例如 +20℃时为 90%) 考虑到由于温度的变化可能会偶然产生凝露的影响；
● 设备安装时与垂直面的倾斜度不超过 5°；
● 设备应安装在无剧烈震动和冲击的地方，以及不足以使电器元件受到腐蚀的场所；
● 用户有特殊要求时可与制造厂协商解决。

技术参数

额定电压 额定电流 额定短路 额定短时耐受 额定峰值
型号
(V) (A) 开断电流 (kA) 电流 (1s)(kA) 耐受电流 (kA)
GGD1 380 A 1000 15 15 30

GGD1 380 B 600(630) 15 15 30
GGD1 380 C 400 15 15 30
GGD2 380 A 1500(1600) 30 30 63
GGD2 380 B 1000 30 30 63
GGD2 380 C 600 30 30 63
GGD3 380 A 3150 50 50 105
GGD3 380 B 2500 50 50 105

GGD3 380 C 2000 50 50 105
