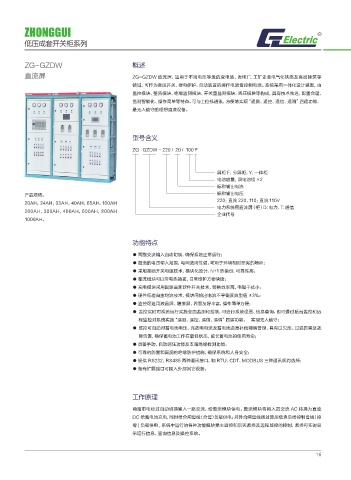

ZHONGGUI

低压成套开关柜系列

ZG-GZDW 概述

直流屏 ZG-GZDW 直流屏，适用于不同电压等级的变电站、发电厂、工矿企业电气化铁路及高层建筑等
领域、可作为高压开关、继电保护、自动装置的操作电源盒控制电源。系统采用一体化设计思想，由
监控模块、整流模块、绝缘监测模块、开关量监测模块、降压模块等构成，具有技术先进、配置合理、
监测智能化、操作简单等特点。可与上位机通讯，方便地实现“遥测、遥控、遥信、遥调”四遥功能，
是无人值守的理想直流设备。

型号含义

ZG GZDW - 220 / 20 / 100 F

控制回路
屏柜 F：分屏柜，Y：一体柜
功率
电池容量：双电池组×2
2：双电源进线；其它无
标称输出电流
D：单速；S：双速
消防排烟风机控制设备 产品规格： 标称输出电压
220：直流 220，110：直流 110V
元器件：K 标示 KBO；其它无 20AH，24AH，33AH，40AH，65AH，100AH
企业代号 电力系统用直流屏（柜）D: 电力，T: 通信
200AH，300AH，400AH，600AH，800AH
企业代号
1000AH。
功能特点

● 两路交流输入自动切换，确保系统正常运行；
● 超宽的电压输入范围，电网适用性强，可用于环境相对恶劣的场所；
● 采用高频开关电源技术，模块化设计，N+1 热备份，可靠性高；
● 整流模块可以带电热插拔，日常维护方便快捷；
● 充电模块采用国际最新软件开关技术，转换效率高，电磁干扰小；
● 硬件低差自主均流技术，模块间输出电流不平衡度典型值 ±3%；
● 监控可选用液晶屏、触摸屏、界面友好丰富，操作简单方便；
● 监控实时对系统运行实施全面监测和控制，可进行系统设置、信息查询，也可通过后台监控和远
程监控对系统实施“遥测、遥控、遥信、遥调”四遥功能， 实现无人值守；
● 监控可自动对蓄电池电压、充放电电流及蓄电池温度补偿精确管理，具有过欠压、过温告警及故
障告警，确保蓄电池工作在最佳状态，延长蓄电池的使用寿命；
● 具备手动、自动调压功能及支路绝缘检测功能；
● 可靠的防雷和高度的绝缘防护措施，确保系统和人身安全；
● 提供 RS232、RS485 两种通讯接口，和 RTU、CDT、MODBUS 三种通讯规约选择；
● 备有扩展接口可接入外部其它设备。

工作原理

两路市电经过自动切换输入一路交流，给整流模块供电。整流模块将输入的交流 AC 转换为直流
DC 给蓄电池充电，同时给合闸母线（合母）负载供电；另外合闸母线通过降压模块后给控制母线（控
母 ) 负载供电 , 系统中运行的各种功能模块受主监控和后天监控及远程监控的控制，监控可实时显
示运行信息、查询信息及操控系统。

16
