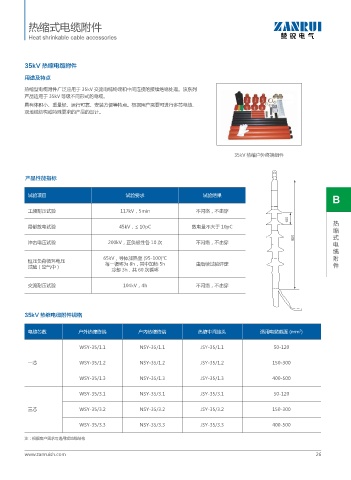

热缩式电缆附件

Heat shrinkable cable accessories

35kV 热缩电缆附件

用途及特点
热缩型电缆附件广泛应用于 35kV 交流电缆终端和中间连接的接续绝缘处理。该系列
产品适用于 35kV 等级不同形式的电缆。
具有体积小、重量轻、运行可靠、安装方便等特点。根据用户需要可进行多芯电缆、
双地线结构或特殊要求的产品的设计。

35kV 热缩户外终端组件

产品性能指标

试验项目 试验要求 试验结果
B

工频耐压试验 117kV，5min 不闪络，不击穿

局部放电试验 45kV，≤ 10pC 放电量不大于 10pC 热
缩
式
冲击电压试验 200kV，正负极性各 10 次 不闪络，不击穿 电
缆
65kV，导体加热至 (95-100)℃ 附
恒压负荷循环电压 每一循环为 8h，其中加热 5h 由后续试验评定
试验（空气中） 件
冷却 3h，共 60 次循环

交流耐压试验 104kV，4h 不闪络，不击穿

35kV 热缩电缆附件规格

2
电缆芯数 户外热缩终端 户内热缩终端 热缩中间接头 适用电缆截面 (mm )

WSY-35/1.1 NSY-35/1.1 JSY-35/1.1 50-120

一芯 WSY-35/1.2 NSY-35/1.2 JSY-35/1.2 150-300

WSY-35/1.3 NSY-35/1.3 JSY-35/1.3 400-500

WSY-35/3.1 NSY-35/3.1 JSY-35/3.1 50-120

三芯 WSY-35/3.2 NSY-35/3.2 JSY-35/3.2 150-300

WSY-35/3.3 NSY-35/3.3 JSY-35/3.3 400-500

注：根据客户需求可选用双地线结构
