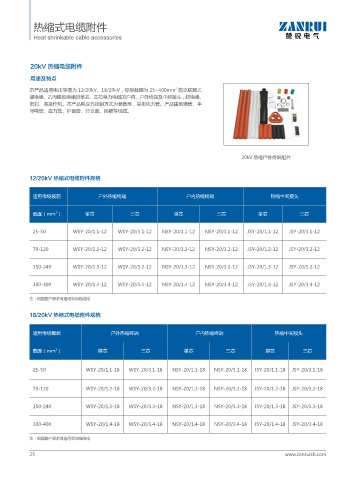

Page 28 - 赞锐电气（上海）有限公司

热缩式电缆附件

Heat shrinkable cable accessories

20kV 热缩电缆附件
用途及特点

2
本产品适用电压等级为 12/20kV、18/20kV，标称截面为 25~400mm 的交联聚乙
烯绝缘、乙丙橡胶绝缘的单芯、三芯电力电缆的户内、户外终端及中间接头，起绝缘、
密封、连接作用。本产品电应力控制方式为参数型，采用应力管。产品由绝缘管、半
导电管、应力管、护套管、分支套、雨裙等组成。

20kV 热缩户外终端组件

12/20kV 热缩式电缆附件规格

适用电缆截面 户外热缩终端 户内热缩终端 热缩中间接头

截面（mm ） 单芯 三芯 单芯 三芯 单芯 三芯
2

25-50 WSY-20/1.1-12 WSY-20/3.1-12 NSY-20/1.1-12 NSY-20/3.1-12 JSY-20/1.1-12 JSY-20/3.1-12

70-120 WSY-20/1.2-12 WSY-20/3.2-12 NSY-20/1.2-12 NSY-20/3.2-12 JSY-20/1.2-12 JSY-20/3.2-12

150-240 WSY-20/1.3-12 WSY-20/3.3-12 NSY-20/1.3-12 NSY-20/3.3-12 JSY-20/1.3-12 JSY-20/3.3-12

300-400 WSY-20/1.4-12 WSY-20/3.4-12 NSY-20/1.4-12 NSY-20/3.4-12 JSY-20/1.4-12 JSY-20/3.4-12

注：根据客户需求可选用双地线结构

18/20kV 热缩式电缆附件规格

适用电缆截面 户外热缩终端 户内热缩终端 热缩中间接头

2
截面（mm ） 单芯 三芯 单芯 三芯 单芯 三芯

25-50 WSY-20/1.1-18 WSY-20/3.1-18 NSY-20/1.1-18 NSY-20/3.1-18 JSY-20/1.1-18 JSY-20/3.1-18

70-120 WSY-20/1.2-18 WSY-20/3.2-18 NSY-20/1.2-18 NSY-20/3.2-18 JSY-20/1.2-18 JSY-20/3.2-18

150-240 WSY-20/1.3-18 WSY-20/3.3-18 NSY-20/1.3-18 NSY-20/3.3-18 JSY-20/1.3-18 JSY-20/3.3-18

300-400 WSY-20/1.4-18 WSY-20/3.4-18 NSY-20/1.4-18 NSY-20/3.4-18 JSY-20/1.4-18 JSY-20/3.4-18

注：根据客户需求可选用双地线结构
