热缩式电缆附件

Heat shrinkable cable accessories

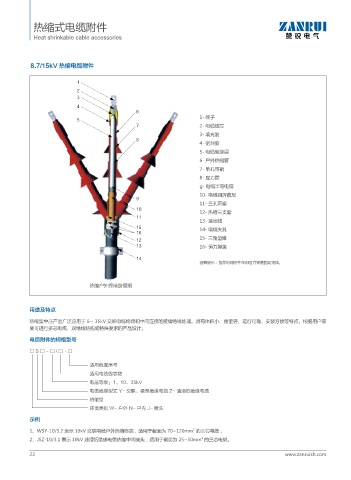

8.7/15kV 热缩电缆附件

1- 端子

2- 电缆线芯
3- 填充胶

4- 密封胶
5- 电缆绝缘层
6- 户外热缩管
7- 单孔雨裙
8- 应力管
g- 电缆半导电层
10- 电缆铜屏蔽层

11- 三孔雨裙

12- 热缩三支套

13- 接地线
14- 电缆夹具

15- 三角垫锥
16- 恒力弹簧

温馨提示：推荐热缩附件采用恒力弹簧固定地线。

热缩户外终端剖视图

用途及特点
热缩型中压产品广泛应用于 6~ 35kV 交联电缆终端和中间连接的接续绝缘处理。具有体积小、重量轻、运行可靠、安装方便等特点。根据用户需
要可进行多芯电缆、双地线结构或特殊要求的产品设计。
电缆附件的规格型号

□S□-□/□·□

适用截面序号
适用电缆线芯数
电压等级：1、10、35kV
电缆绝缘型式 Y- 交联、橡塑绝缘电缆 Z- 油浸纸绝缘电缆
热缩型
环境类别 W- 户外 N- 户内 J- 接头

示例
2
1、WSY-10/3.2 表示 10kV 交联电缆户外热缩终端，适用于截面为 70~120mm 的三芯电缆；
2
2、JSZ-10/3.1 表示 10kV 油浸纸绝缘电缆热缩中间接头，适用于截面为 25~50mm 的三芯电缆。
