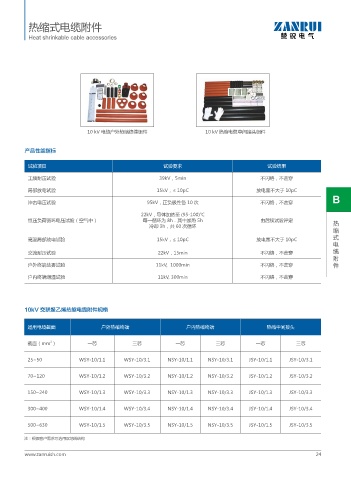

Page 27 - 赞锐电气（上海）有限公司

热缩式电缆附件

Heat shrinkable cable accessories

10 kV 电缆户外热缩终端组件 10 kV 热缩电缆中间接头组件

产品性能指标

试验项目 试验要求 试验结果

工频耐压试验 39kV，5min 不闪络，不击穿
局部放电试验 15kV，≤ 10pC 放电量不大于 10pC
B
冲击电压试验 95kV，正负极性各 10 次 不闪络，不击穿
22kV，导体加热至 (95-100)℃
恒压负荷循环电压试验（空气中） 每一循环为 8h．其中加热 5h 由后续试验评定
冷却 3h，共 60 次循环 热
缩
高温局部放电试验 15kV，≤ 10pC 放电量不大于 10pC 式
电
交流耐压试验 22kV，15min 不闪络，不击穿 缆
附
户外终端盐雾试验 11kV, 1000min 不闪络，不击穿 件

户内终端潮湿试验 11kV, 300min 不闪络，不击穿

10kV 交联聚乙烯热缩电缆附件规格

适用电缆截面 户外热缩终端 户内热缩终端 热缩中间接头

2
截面（mm ） 一芯 三芯 一芯 三芯 一芯 三芯

25~50 WSY-10/1.1 WSY-10/3.1 NSY-10/1.1 NSY-10/3.1 JSY-10/1.1 JSY-10/3.1

70~120 WSY-10/1.2 WSY-10/3.2 NSY-10/1.2 NSY-10/3.2 JSY-10/1.2 JSY-10/3.2

150~240 WSY-10/1.3 WSY-10/3.3 NSY-10/1.3 NSY-10/3.3 JSY-10/1.3 JSY-10/3.3

300~400 WSY-10/1.4 WSY-10/3.4 NSY-10/1.4 NSY-10/3.4 JSY-10/1.4 JSY-10/3.4

500~630 WSY-10/1.5 WSY-10/3.5 NSY-10/1.5 NSY-10/3.5 JSY-10/1.5 JSY-10/3.5

注：根据客户需求可选用双地线结构
