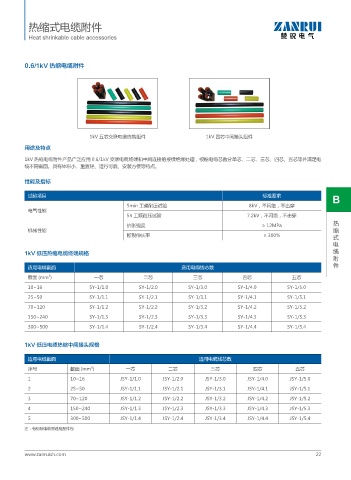

Page 25 - 赞锐电气（上海）有限公司

热缩式电缆附件

Heat shrinkable cable accessories

0.6/1kV 热缩电缆附件

1kV 五芯交联电缆终端组件 1kV 四芯中间接头组件
用途及特点

1kV 热缩电缆附件产品广泛应用 0.6/1kV 交联电缆终端和中间连接的接续绝缘处理，根据电缆芯数分单芯、二芯、三芯、四芯、五芯等并满足电
缆不同截面。具有体积小、重置轻、运行可靠、安装方便等特点。

性能及指标

试验项目 标准要求 B

5min 工频耐压试验 8kV，不闪络，不击穿
电气性能
5h 工频耐压试验 7.2kV，不闪络，不击穿
抗张强度 ≥ 12MPa 热
机械性能 缩
断裂伸长率 ≥ 300% 式
电
1kV 低压热缩电缆终端规格 缆
附
适用电缆截面 适用电缆线芯数 件
2
截面 (mm ) 一芯 二芯 三芯 四芯 五芯
10~16 SY-1/1.0 SY-1/2.0 SY-1/3.0 SY-1/4.0 SY-1/5.0
25~50 SY-1/1.1 SY-1/2.1 SY-1/3.1 SY-1/4.1 SY-1/5.1
70~120 SY-1/1.2 SY-1/2.2 SY-1/3.2 SY-1/4.2 SY-1/5.2
150~240 SY-1/1.3 SY-1/2.3 SY-1/3.3 SY-1/4.3 SY-1/5.3

300~500 SY-1/1.4 SY-1/2.4 SY-1/3.4 SY-1/4.4 SY-1/5.4

1kV 低压电缆热缩中间接头规格
适用电缆截面 适用电缆线芯数
2
序号 截面 (mm ) 一芯 二芯 三芯 四芯 五芯
1 10~16 JSY-1/1.0 JSY-1/2.0 JSY-1/3.0 JSY-1/4.0 JSY-1/5.0
2 25~50 JSY-1/1.1 JSY-1/2.1 JSY-1/3.1 JSY-1/4.1 JSY-1/5.1
3 70~120 JSY-1/1.2 JSY-1/2.2 JSY-1/3.2 JSY-1/4.2 JSY-1/5.2
4 150~240 JSY-1/1.3 JSY-1/2.3 JSY-1/3.3 JSY-1/4.3 JSY-1/5.3
5 300~500 JSY-1/1.4 JSY-1/2.4 JSY-1/3.4 JSY-1/4.4 JSY-1/5.4

注：有铠装电缆需选用配件包
