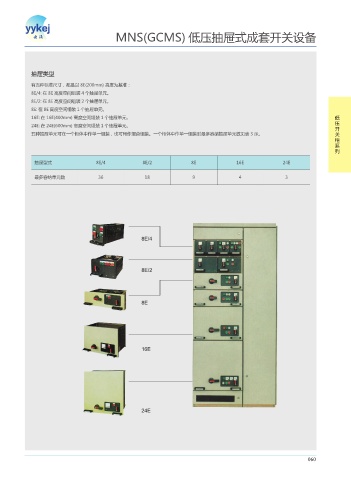

MNS(GCMS) 低压抽屉式成套开关设备

抽屉类型

有五种标准尺寸，都是以 8E(200mm) 高度为基准：
8E/4: 在 8E 高度空间组装 4 个抽屉单元。
8E/2: 在 8E 高度空间组装 2 个抽屉单元。
8E: 在 8E 高度空间组装 1 个抽屉单元。
16E: 在 16E(400mm) 高度空间组装 1 个抽屉单元。 低
24E: 在 24E(600mm) 高度空间组装 1 个抽屉单元。 压
开
五种抽屉单元可在一个柜体中作单一组装，也可用作混合组装。一个柜体中作单一组装时最多容纳抽屉单元数见表 3 示。 关
柜
系
列
抽屉型式 8E/4 8E/2 8E 16E 24E

最多容纳单元数 36 18 9 4 3
