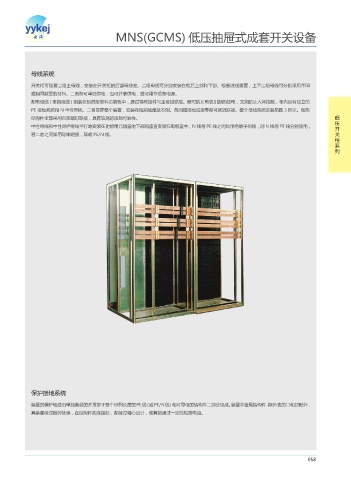

MNS(GCMS) 低压抽屉式成套开关设备
母线系统
开关柜可配置二组主母线，安装在开关柜的后部母线室。二组母线可分别安装在柜后上部和下部。根据进线需要，上下二组母线可分别采用不同
或相同截面的材料。二者既可单独供电，也可并联供电，或可用作后备电源。
配电母线 ( 垂直母线 ) 组装在阻燃型塑料功能板中，通过特殊接件与主母线联接。既可防止电弧引起的放电，又能防止人体接触，柜内设有独立的
PE 接地系统和 N 中性导体。二者贯穿整个装置，安装在柜前底部及右侧。各回路接地或接零都可就近联接。整个母线系统安装见图 3 所示。柜架
结构件全部采用自攻螺钉联接，具有较高的接地可靠性。 低
压
中性母线和中性保护母线平行地安装在功能单元隔室的下部和垂直安装在电缆室中。N 线与 PE 线之间如用绝缘子相隔，则 N 线与 PE 线分别使用， 开
若二者之间如用导体短接，即成 PE/N 线。 关
柜
系
列
保护接地系统
装置的保护电路由单独装设的并贯穿于整个排列长度的PE线(或PE/N线)和可导电的结构件二部分组成。装置中金属结构件，除外表的门和封板外，
其余都经过镀锌处理，在结构件的连接处，都经过精心设计，使其能通过一定的短路电流。
