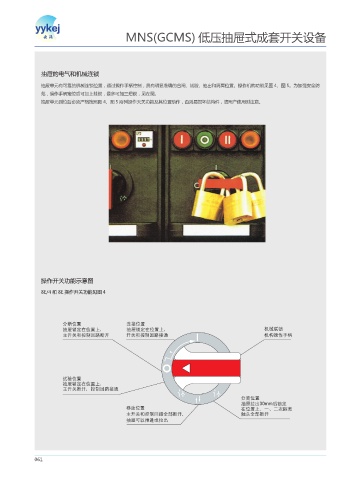

MNS(GCMS) 低压抽屉式成套开关设备
抽屉的电气和机械连锁
抽屉单元有可靠的机械连锁位置，通过操作手柄控制，具有明显准确的合闸、试验、抽出和隔离位置。操作机构功能见图 4、图 5。为加强安全防
范，操作手柄定位后可加上挂锁，最多可加三把锁，见左图。
抽屉单元到位后必须严格按照图 4、图 5 所列操作天关功能及其位置动作，否则易损坏结构件，请用户使用时注意。
操作开关功能示意图
8E/4 和 8E 操作开关功能见图 4
