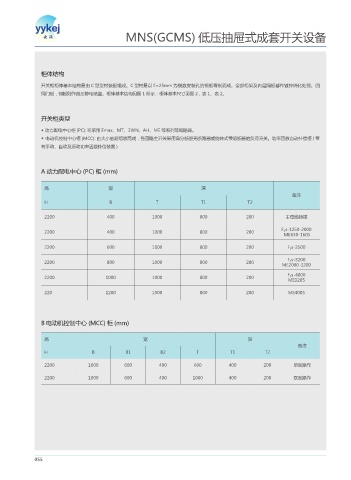

MNS(GCMS) 低压抽屉式成套开关设备

柜体结构

开关柜柜体基本结构是由 C 型型材装配组成。C 型材是以 E=25mm 为模数安装孔的钢板弯制而成。全部柜架及内层隔板都作镀锌纯化处理。四
周门板，侧板则作高压静电喷塑。柜体基本结构见图 1 所示：柜体基本尺寸见图 2，表 1、表 2。

开关柜类型
◆ 动力配电中心柜 (PC): 可采用 Emax、MT、3WN、AH、ME 等系列等断路器。
◆ 电动机控制中心柜 (MCC): 由大小抽屉组装而成，各回路主开关采用高分断塑壳断路器或旋转式带熔断器的负荷开关。功率因数自动补偿柜 ( 带
有手动、自动及远动功率因数补偿装置 )

A 动力配电中心 (PC) 柜 (mm)

高 宽 深
备注
H B T T1 T2

2200 400 1000 800 200 主母线转接

F 1 s-1250-2000
2200 400 1000 800 200
ME630-1605
2200 600 1000 800 200 F 2 s-2500

F 4 s-3200
2200 800 1000 800 200 ME2000-3200
F 5 s-4000
2200 1000 1000 800 200 ME3205

220 1200 1000 800 200 ME4005

B 电动机控制中心 (MCC) 柜 (mm)

高 宽 深
备注
H B B1 B2 T T1 T2

2200 1000 600 400 600 400 200 单面操作
2200 1000 600 400 1000 400 200 双面操作
