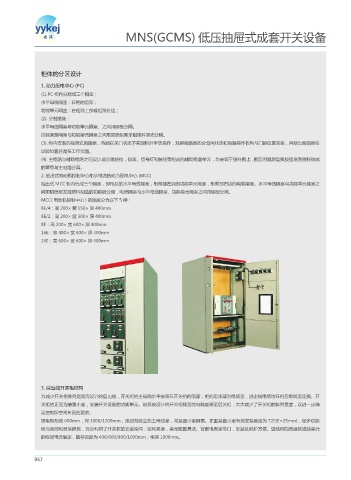

MNS(GCMS) 低压抽屉式成套开关设备
柜体的分区设计
1. 动力配电中心 (PC)
(1).PC 柜内分割成三个隔室；
水平母线隔室：在柜的后部；
功能单元隔室：在柜前上部或柜前左边；
(2). 分割措施：
水平母线隔室与功能单元隔室、之间用钢板分隔。
控制回路隔室与功能单元隔室之间用阻燃型聚苯醚塑料罩壳分隔。
(3). 柜内安装的框架式断路器，均能在关门状态下实现柜外手动操作，观察断路器的分合闸状态和根据操作机构与门的位置关系，判断出断路器在
试验位置还是在工作位置。
(4). 主电路与辅助电路之间设计成分隔结构，仪表、信号灯和按钮等组成的辅助电器单元，均安装于塑料板上 , 板后用阻燃型聚胺脂发泡塑料做成
的罩壳与主电路分离。
2. 抽出式电动机控制中心和小电流的动力配电中心 (MCC)
抽出式 MCC 柜内分成三个隔室，即柜后的水平母线隔室，柜前部左边的功能单元隔室，柜前部右边的电缆隔室。水平母线隔室与功能单元隔室之
间用阻燃型发泡塑料制造的功能板分隔，电缆隔室与水平母线隔室、功能单元隔室之间用钢板分隔。
MCC( 电动机控制中心 ) 的抽屉分为以下 5 种：
8E/4：高 200× 宽 150× 深 400mm
8E/2：高 200× 宽 300× 深 400mm
8E：高 200× 宽 600× 深 400mm
16E：高 400× 宽 600× 深 400mm
24E：高 600× 宽 600× 深 400mm
3. 后出线开关柜结构
为减少开关柜排列宽度而设计的后出线，开关柜的主母线水平安装在开关柜的顶部，柜的后半部为电缆室，进出线电缆均在柜后电缆室连接。开
关柜的正面为装置小室，安装开关设备的功能单元。该系统设计将开关柜侧面的电缆室移至后关柜，大大减少了开关柜的排列宽度，以进一步满
足变电所空间布置的要求。
馈电柜柜宽 600mm，深 1000/1200mm，顶部为独立的主母线室，与装置小室隔离。正面装置小室有效安装高度为 72E(E=25mm)，经多功能
板与后部电缆室隔离，充分利用了开关柜的安装空间，结构紧凑，单元配置灵活。背面电缆室带门，安装及维护方便。进线柜的宽度按进线单元
的框架电流确定，推荐宽度为 400/600/800/1000mm，柜深 1000mm。
