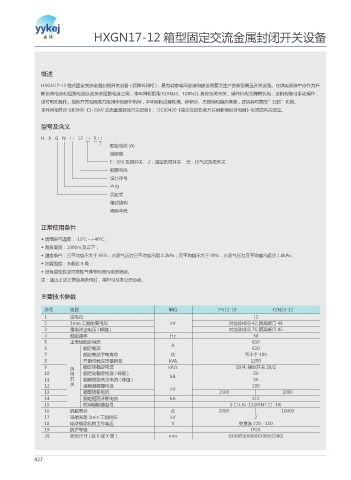

HXGN17-12 箱型固定交流金属封闭开关设备







               概述

               HXGN17-12 箱式固定交流金属封闭开关设备 ( 简称环网柜 ),是为城市电网改造和建设需要而生产的新型高压开关设备。在供电系统中亦作为开
               断负荷电流和短路电流以及关合短路电流之用,本环网柜配用 FZRN25、FZRN21 真空负荷开关,操作机构为弹簧机构,该机构既可手动操作,
               也可电动操作。接地开关和隔离刀配用手动操作机构,本环网柜成套性强、体积小、无燃烧和爆炸危险,还具有可靠的”五防”功能。
               本环网柜符合 GB3906《3-35kV 交流金属封闭开关设备》、IEC60420《高压交流负荷开关熔断器组合电器》标准的有关规定。

               型号及含义

               H   X   G   N   □   12  □   R □
                                       额定电流 (A)
                                       熔断器
                                       F:SF6 负荷开关    Z:真空负荷开关    无:压气式负荷开关
                                       额定电压
                                       设计序号
                                       户内
                                       固定式
                                       箱式结构
                                       环网单元

               正常使用条件

               ◆ 周围空气温度:-15℃ ~+40℃;
               ◆ 海拔高度:1000m 及以下;
               ◆ 湿度条件:日平均值不大于 95%,水蒸气压力日平均值不超 2.2kPa;月平均值不大于 90%,水蒸气压力月平均值不超过 1.8kPa;
               ◆ 地震强度:不超过 8 级;
               ◆ 没有腐蚀性或可燃性气体等明显污染的场所。
               注:超出上述正常使用条件时,用户可与本公司协商。

               主要技术参数

                序号       项目                                单位               FN12-10                            FZN25-12
                1        定电压                                                            12
                2        1min 工频耐受电压                        kV                  对地及相间 42; 隔离断口 48
                3        雷电冲击电压 ( 峰值 )                                          对地及相间 75; 隔离断口 85
                4        额定频率                               Hz                          50
                5        主母线额定电流                            A                           630
                6             额定电流                                                      630
                7             额定电流下电寿命                      次                        不小于 100
                8             开断空载变压器容量                    kVA                         1250
                9        负    额定热稳定电流                      kA/s                   20/4; 接地开关 20/2
                10       荷    额定动稳定电流 ( 峰值 )                kA                          50
                11       开    额定短路关合电流 ( 峰值 )                                           50
                12       关    熔断器额定电流                       kV                          100
                13            额定转移电流                                        1500                  2000
                14            额定短路开断电流                      kA                          315
                15            配用熔断器型号                                           S □ LAJ-12(XRNT □ -10)
                16       机械寿命                               次               2000                  10000
                17       辅助回路 1min 工频耐压                     kV                           2
                18       电动操动机构工作电压                         V                      交直流 220;110
                19       防护等级                                                          IP2X
                20       外形尺寸(宽X深X高)                       mm                   650(850)X900X2000(2200)
