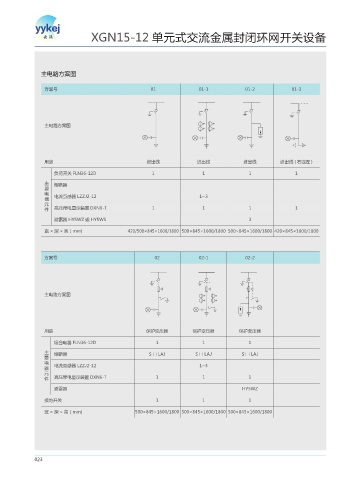

XGN15-12 单元式交流金属封闭环网开关设备

主电路方案图

方案号 01 01-1 01-2 01-3

主电路方案图

用途 进出线 进出线 进出线 进出线 ( 右或左 )

负荷开关 FLN36-12D 1 1 1 1
主 熔断器
要
电 电流互感器 LZZJ2-12 1~3
器
元
件 高压带电显示装置 DXN6-T 1 1 1 1
避雷器 HY5WZ 或 HY5WS 3

宽 × 深 × 高（mm) 420/500×845×1600/1800 500×845×1600/1800 500×845×1600/1800 420×845×1600/1800

方案号 02 02-1 02-2

主电路方案图

用途 保护变压器 保护变压器 保护变压器

组合电器 FLN36-12D 1 1 1
主 熔断器 S □ LAJ S □ LAJ S □ LAJ
要
电 电流互感器 LZZJ2-12 1~3
器
元
件 高压带电显示装置 DXN6-T 1 1 1
避雷器 HY5WZ
接地开关 1 1 1

宽 × 深 × 高（mm) 500×845×1600/1800 500×845×1600/1800 500×845×1600/1800

023
