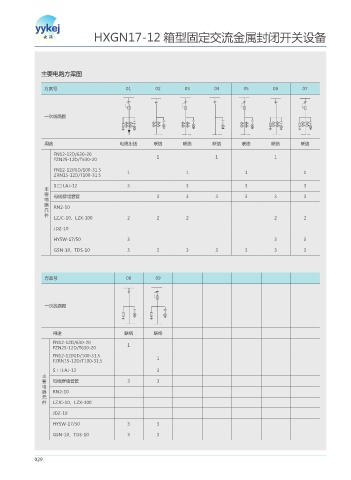

HXGN17-12 箱型固定交流金属封闭开关设备
主要电路方案图
方案号 01 02 03 04 05 06 07
一次线路图
用途 电缆出线 联络 联络 联络 联络 联络 联络
FN12-12D/630-20
FZN25-12D/T630-20 1 1 1
FN12-12(R)D/100-31.5 1 1 1 1
ZRN15-12D/T100-31.5
S □ LAJ-12 3 3 3 3
主
要 母线穿墙套管 3 3 3 3 3 3
电
器 RN2-10
元
件 LZJC-10、LZX-100 2 2 2 2 2
JDZ-10
HY5W-17/50 3 3 3
GSN-10、TDS-10 3 3 3 3 3 3 3
方案号 08 09
一次线路图
用途 联络 联络
FN12-12D/630-20 1
FZN25-12D/T630-20
FN12-12(R)D/100-31.5
FZRN15-12D/T100-31.5 1
S □ LAJ-12 3
主
要 母线穿墙套管 3 3
电
器 RN2-10
元
件 LZJC-10、LZX-100
JDZ-10
HY5W-17/50 3 3
GSN-10、TDS-10 3 3
