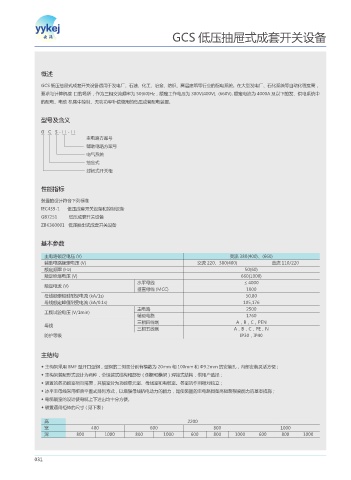

GCS 低压抽屉式成套开关设备







               概述

               GCS 低压抽屉式成套开关设备适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高,
               要求与计算机接 口的场所,作为三相交流频率为 50(60)Hz,额定工作电压为 380V(400V), (660V), 额定电流为 4000A 及以下的发、供电系统中
               的配电、电动 机集中控制、无功功率补偿使用的低压成套配电装置。


               型号及含义

               G   C   S - □ - □
                               主电路方案号
                               辅助电路方案号
                               电气系统
                               抽出式
                               封闭式开关柜


               性能指标
               装置的设计符合下列标准
               IEC439-1      低压成套开关设备和控制设备
               GB7251         低压成套开关设备
               ZBK360001   低压抽出式成套开关设备

               基本参数

                主电路额定电压 (V)                                                     交流 380(400)、(660)
                辅助电路额定电压 (V)                                         交流 220、380(400)           直流 110/220
                额定频率 (Hz)                                                            50(60)
                额定绝缘电压 (V)                                                          660(1000)
                                                水平母线                                 ≤ 4000
                额定电流 (V)
                                                垂直母线 (MCC)                            1000
                母线额定短时耐受电流 (kA/1s)                                                    50,80
                母线额定峰值耐受电流 (kA/0.1s)                                                 105,176
                                                主电路                                   2500
                工频试验电压 (V/1min)
                                                辅助电路                                  1760
                                                三相四线制                             A,B,C,PEN
                母线
                                                三相五线制                             A,B,C,PE,N
                防护等级                                                                IP30,IP40

               主结构

               ◆ 主构架采用 8MF 型开口型钢,型钢的二侧面分别有模数为 20mm 和 100mm 和 Φ9.2mm 的安装孔,内部安装灵活方便;
               ◆ 主构架装配形式设计为两种,全组装式结构和部份(侧框和横梁)焊接式结构,供用户选择;
               ◆ 装置的各功能室相互隔离,其隔室分为功能单元室、母线室和电缆室。各室的作用相对独立;
               ◆ 冰平主母线采用柜后平置式排列方式,以增强母线抗电动力的能力,是使装置的主电路具备高短路强度能力的基本措施;
               ◆ 电缆隔室的设计使电缆上下进出均十分方便。
               ◆ 装置通用柜体的尺寸 ( 见下表 )

                高                                                 2200
                宽               400                  600                  800                    1000
                深          800       1000       800      1000      600    800     1000    600     800    1000



             031
