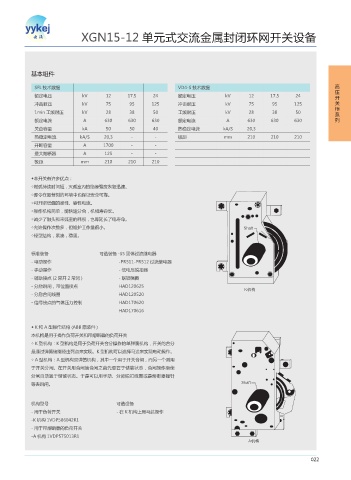

XGN15-12 单元式交流金属封闭环网开关设备

基本组件

SFL 技术数据 VD4-S 技术数据 高
压
额定电压 kV 12 17.5 24 额定电压 kV 12 17.5 24 开
冲击耐压 kV 75 95 125 冲击耐压 kV 75 95 125 关
柜
1min 工频耐压 kV 28 38 50 工频耐压 kV 28 38 50 系
额定电流 A 630 630 630 额定电流 A 630 630 630 列
关合容量 kA 50 50 40 热稳定电流 kA/S 20,3
热稳定电流 kA/S 20,3 - - 极距 mm 210 210 210
开断容量 A 1700 - -
最大熔断器 A 125 - -
极距 mm 210 210 210

◆本开关有许多优点：
◇燃弧持续时间短，灭弧室内的绝缘强度恢复迅速。
◇即令在最苛刻的环境中也保证安全可靠。
◇可开断低值的感性、容性电流。
◇操作机构简单，能快速分合，机械寿命长。
◇减少了触头和来弧室的耗损，也即延长了电寿命。
◇允许操作次数多，但维护工作量很小。 4IBGU
◇轻型结构，紧凑，稳固。

标准装备 可选装备 -S5 固体过流继电器
- 电动操作 -PR511-PR512 过流继电器
- 手动操作 - 低电压脱扣器
- 辅助接点 (2 常开 2 常闭 ) - 联锁强圈
- 分励跳闸，带位置接点 HAD120625
,఺ౝ
- 分励合闸线圈 HAD120520
- 信号接点的气体压力控制 HAD170620
HAD170616

◆ K 和 A 型操作结构 (ABB 原装件 )
本机构是用于操作负荷开关和带熔断器的负荷开关
◇ K 型机构：K 型机构是用于负荷开关合分操作的单弹簧机构，开关的合分
是通过弹簧储能经由死点来实现。K 型机构可以选择马达来实现电动操作。
◇ A 型机构：A 型机构双弹簧机构，其中一个用于开关合闸，而另一个则用
于开关分闸。在开关用合闸簧合闸之前先要置于储能状态，合闸操作后使
分闸自动置于储能状态。于是可以用手动、分励脱扣线圈或是熔断器撞针
等去跳闸。 4IBGU

机构型号 可选设备
- 用于负荷开关 - 在 K 机构上用马达操作
-K 机构 1VDP586042R1
- 用于带熔断器的负荷开关
-A 机构 1VDP575013R1
"఺ౝ

022
