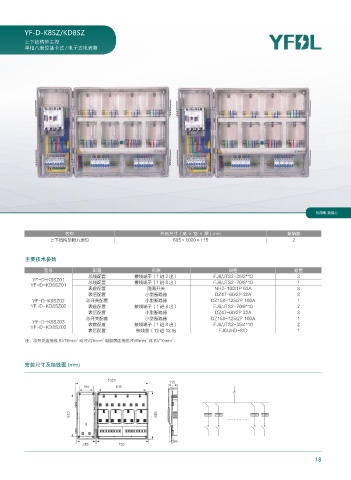

P. 27
YF-D-K8SZ/KD8SZ
上下结构带主控
单相八表位插卡式 / 电子式电表箱
你用电 我用心
名称 外形尺寸（高 × 宽 × 深）mm 装箱数
上下结构单相八表位 685×1020×115 2
主要技术参数
型号 配置 名称 规格 数量
总线配置 接线端子（1 进 2 出） FJ6/JTS2-35/2*10 3
YF-D-K8SZ01
YF-D-KD8SZ01 总线配置 接线端子（1 进 8 出） FJ6/JTS2-70/6*10 1
表前配置 隔离开关 NH2-100/1P 63A 8
表后配置 小型断路器 DZ47-60/2P 32A 8
YF-D-K8SZ02 总开关配置 小型断路器 DZ158-125/2P 100A 1
YF-D-KD8SZ02 表前配置 接线端子（1 进 8 出） FJ6/JTS2-70/6*10 2
表后配置 小型断路器 DZ47-60/2P 32A 8
总开关配置 小型断路器 DZ158-125/2P 100A 1
YF-D-K8SZ03 表前配置 接线端子（1 进 8 出） FJ6/JTS2-35/4*10 2
YF-D-KD8SZ03
表后配置 接线盒（12 进 12 出 FJ6/JHD-8/D 1
2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV6mm 或 BV10mm 。
2
2
2
安装尺寸及接线图 (mm)
,8I ,8I ,8I ,8I ,8I ,8I ,8I ,8I
ᮔ
႐
᧓
ᬶ
٧
ͮ
18
18
