Page 30 - 河南源丰电力设备有限公司
P. 30

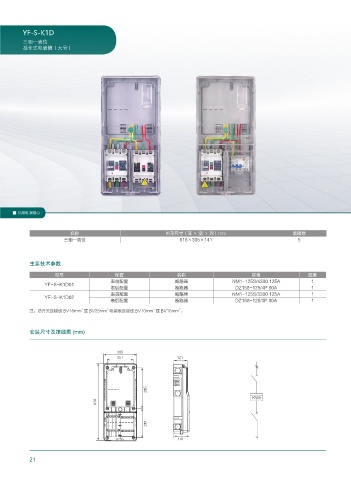

YF-S-K1D
三相一表位
插卡式电表箱（大号）
你用电 我用心
名称 外形尺寸（高 × 宽 × 深）mm 装箱数
三相一表位 616×305×141 5
主要技术参数
型号 配置 名称 规格 数量
表前配置 断路器 NM1-125S/4300 125A 1
YF-S-K1D01
表后配置 断路器 DZ158-125/4P 80A 1
表前配置 断路器 NM1-125S/3300 125A 1
YF-S-K1D02
表后配置 断路器 DZ158-125/3P 80A 1
2
2
2
2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV10mm 或 BV16mm 。
安装尺寸及接线图 (mm)
,8I
21
21
