P. 31

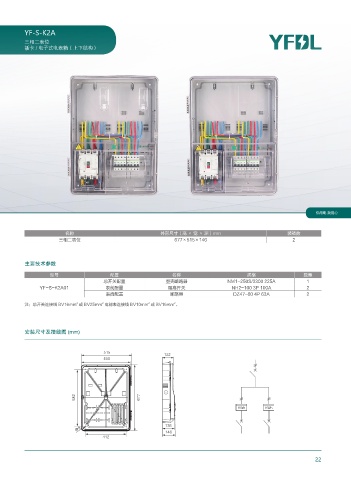

YF-S-K2A
三相二表位
插卡 / 电子式电表箱（上下结构）
你用电 我用心
名称 外形尺寸（高 × 宽 × 深）mm 装箱数
三相二表位 677×515×146 2
主要技术参数
型号 配置 名称 规格 数量
总开关配置 塑壳断路器 NM1-250S/3300 225A 1
YF-S-K2A01 表前配置 隔离开关 NH2-100 3P 100A 2
表后配置 断路器 DZ47-60 4P 63A 2
2
2
2
2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV10mm 或 BV16mm 。
安装尺寸及接线图 (mm)
,8I ,8I
Ð
22
22
