P. 32

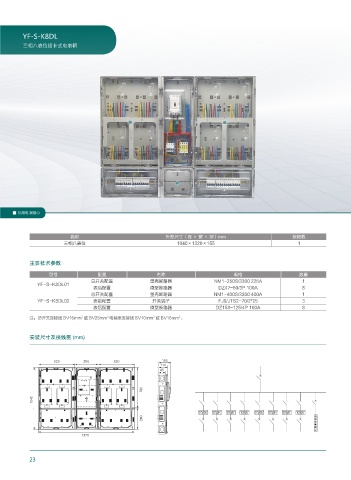

YF-S-K8DL
三相八表位插卡式电表箱
你用电 我用心
名称 外形尺寸（高 × 宽 × 深）mm 装箱数
三相八表位 1040×1320×155 1
主要技术参数
型号 配置 名称 规格 数量
总开关配置 塑壳断路器 NM1-250S/3300 225A 1
YF-S-K8DL01
表后配置 微型断路器 DZ47-60/3P 100A 8
总开关配置 塑壳断路器 NM1-400S/3300 400A 1
YF-S-K8DL02 表前配置 开关端子 FJ6/JTS2-70/2*25 3
表后配置 微型断路器 DZ158-125/4P 100A 8
2
2
2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV10mm 或 BV16mm 。
2
安装尺寸及接线图 (mm)
,8I ,8I ,8I ,8I ,8I ,8I ,8I ,8I
䶰 ⪅
䛳
䯲
ஔ
ѹ
23
23
