P. 23

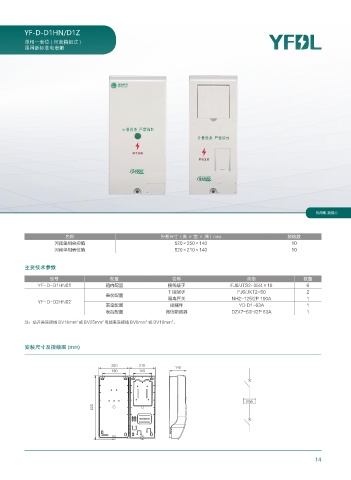

YF-D-D1HN/D1Z
单相一表位 ( 河南箱组式 )
国网新标准电表箱
你用电 我用心
名称 外形尺寸（高 × 宽 × 深）mm 装箱数
河南单相总控箱 520×250×140 10
河南单相表位箱 520×210×140 10
主要技术参数
型号 配置 名称 规格 数量
YF-D-D1HN01 箱内配置 接线端子 FJ6/JTS2-35/4×16 6
T 接端子 FJ6/JXT2-50 2
表前配置
隔离开关 NH2-125/2P 100A 1
YF-D-D2HN02
表室配置 接插件 YD D1-63A 1
表后配置 微信断路器 DZ47-63H/2P 63A 1
2
2
2
2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV6mm 或 BV10mm 。
安装尺寸及接线图 (mm)
,8I
14
14
