P. 19

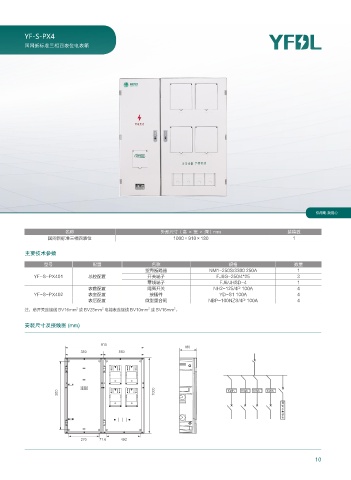

YF-S-PX4
国网新标准三相四表位电表箱
你用电 我用心
名称 外形尺寸（高 × 宽 × 深）mm 装箱数
国网新标准三相四表位 1000×910×180 1
主要技术参数
型号 配置 名称 规格 数量
塑壳断路器 NM1-250S/3300 250A 1
YF-S-PX401 总控配置 开关端子 FJ6G-250/4*25 3
零线端子 FJ6/JHSD-4 1
表前配置 隔离开关 NH2-125/4P 100A 4
YF-S-PX402 表室配置 接插件 YD-S1 100A 4
表后配置 微型重合闸 NBP-100NZS/4P 100A 4
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV10mm 或 BV16mm 。
2
2
2
2
安装尺寸及接线图 (mm)
,8I ,8I ,8I ,8I ,8I ,8I ,8I ,8I
ᮔ
႐
᧓
ᬶ
٧
ͮ
10
10
