P. 16

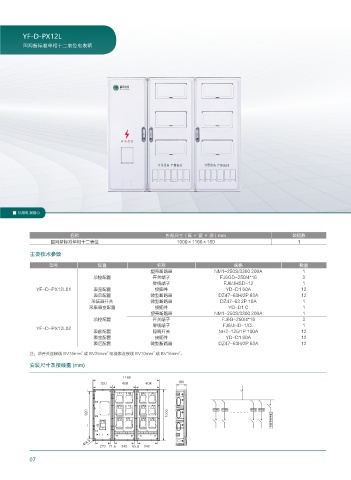

YF-D-PX12L
国网新标准单相十二表位电表箱
你用电 我用心
名称 外形尺寸（高 × 宽 × 深）mm 装箱数
国网新标准单相十二表位 1000×1166×180 1
主要技术参数
型号 配置 名称 规格 数量
塑壳断路器 NM1-250S/3300 200A 1
总控配置 开关端子 FJ6GD-250/4*16 3
零线端子 FJ6/JHSD-12 1
YF-D-PX12L01 表室配置 接插件 YD-D1 60A 12
表后配置 微型断路器 DZ47-63H/2P 63A 12
采集器开关 微型断路器 DZ47-63 2P 10A 1
采集器室配置 接插件 YD-D1 C 1
塑壳断路器 NM1-250S/3300 200A 1
总控配置 开关端子 FJ6G-250/4*16 3
零线端子 FJ6/JHD-1/CL 1
YF-D-PX12L02
表前配置 隔离开关 NH2-125/1P 100A 12
表室配置 接插件 YD-D1 60A 12
表后配置 微型断路器 DZ47-63H/2P 63A 12
2
2
2
2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV10mm 或 BV16mm 。
安装尺寸及接线图 (mm)
,8I ,8I ,8I ,8I 䶰
⪅
䛳
䯲
ஔ
ѹ
Ð
07
07
