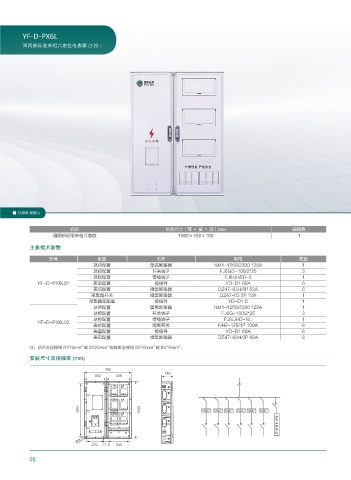

YF-D-PX6L
国网新标准单相六表位电表箱 (3 排 )

你用电 我用心

名称 外形尺寸（高 × 宽 × 深）mm 装箱数
国网新标准单相六表位 1000×758×180 1
主要技术参数

型号 配置 名称 规格 数量
总控配置 塑壳断路器 NM1-125S/3300 125A 1
总控配置 开关端子 FJ6GD-100/2*25 3
总控配置 零线端子 FJ6/JHSD-6 1
YF-D-PX6L01 表室配置 接插件 YD-D1 60A 6
表后配置 微型断路器 DZ47-63H/2P 63A 6
采集器开关 微型断路器 DZ47-63 2P 10A 1
采集器室配置 接插件 YD-D1 C 1
总控配置 塑壳断路器 NM1-125S/3300 125A 1
总控配置 开关端子 FJ6G-100/2*25 3
总控配置 零线端子 FJ6/JHD-1/L 1
YF-D-PX6L02
表前配置 隔离开关 NH2-125/1P 100A 6
表室配置 接插件 YD-D1 60A 6
表后配置 微型断路器 DZ47-63H/2P 63A 6
2
2
2
2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV10mm 或 BV16mm 。
安装尺寸及接线图 (mm)
