P. 17

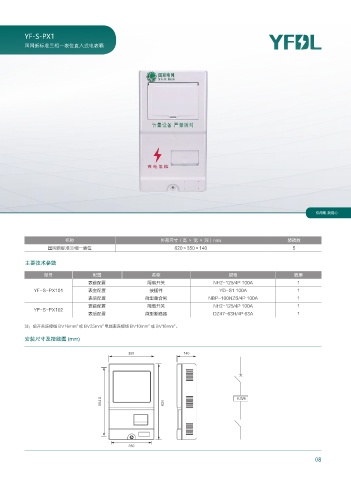

YF-S-PX1
国网新标准三相一表位直入式电表箱
你用电 我用心
名称 外形尺寸（高 × 宽 × 深）mm 装箱数
国网新标准三相一表位 620×350×140 5
主要技术参数
型号 配置 名称 规格 数量
表前配置 隔离开关 NH2-125/4P 100A 1
YF-S-PX101 表室配置 接插件 YD-S1 100A 1
表后配置 微型重合闸 NBP-100NZS/4P 100A 1
表前配置 隔离开关 NH2-125/4P 100A 1
YF-S-PX102
表后配置 微型断路器 DZ47-63H/4P 63A 1
2
2
2
2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV10mm 或 BV16mm 。
安装尺寸及接线图 (mm)
220 170 110
430 380 ,8I ,8I ,8I ,8I
08
08
