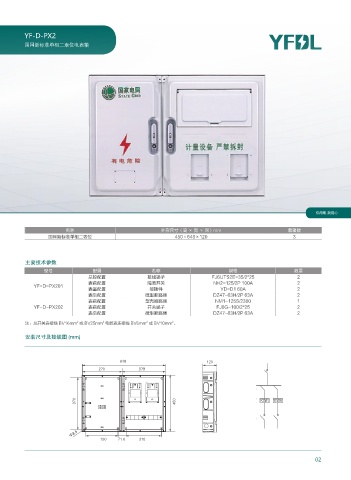

YF-D-PX2
国网新标准单相二表位电表箱
你用电 我用心
名称 外形尺寸（高 × 宽 × 深）mm 装箱数
国网新标准单相二表位 450×648×120 3
主要技术参数
型号 配置 名称 规格 数量
总控配置 接线端子 FJ6/JTS2E-35/2*25 2
表前配置 隔离开关 NH2-125/2P 100A 2
YF-D-PX201
表室配置 接插件 YD-D1 60A 2
表后配置 微型断路器 DZ47-63H/2P 63A 2
表前配置 塑壳断路器 NM1-125S/2300 1
YF-D-PX202 表前配置 开关端子 FJ6G-100/2*25 2
表后配置 微型断路器 DZ47-63H/2P 63A 2
2
2
2
2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV6mm 或 BV10mm 。
安装尺寸及接线图 (mm)
,8I ,8I
Ð
02
02
