亿悦腾电机

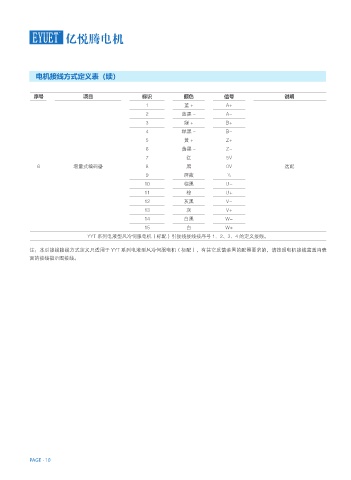

电机接线方式定义表（续）
序号 项目 标识 颜色 信号 说明
1 蓝+ A+
2 蓝黑 - A-
3 绿+ B+
4 绿黑 - B-
5 黄+ Z+
6 黄黑 - Z-
7 红 5V
6 增量式编码器 8 黑 0V 选配
9 屏蔽 \\
10 棕黑 U-
11 棕 U+
12 灰黑 V-
13 灰 V+
14 白黑 W-
15 白 W+
YYT 系列电液型风冷伺服电机（标配）引接线接线按序号 1、2、3、4 的定义接线。
注：本引接线接线方式定义只适用于 YYT 系列电液型风冷伺服电机（标配），有其它反馈装置的配嚣要求的，请按照电机接线盒盖内表
面的接线指示图接线。
