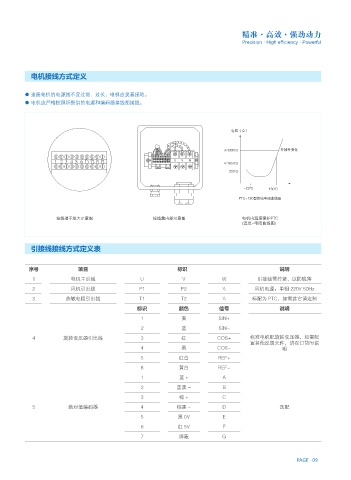

电机接线方式定义

● 连接电机的电源线不宜过细、过长，电机应妥善接地。
● 电机应严格按照所提供的电源和编码器接线图接线。

ႂ᫽὇ŸὈ

Ĺ Ÿ ᭣ጲবԪӐ
5 5 1 1 5 5 1 1 6 7 8 ĸ Ÿ
Ÿ

ą ą
15$ ۋབஏႂ᫽ఛጲڎ

ଋጲቪߔஉܷᇧ਒ڎ ଋጲᄣЮᦉᇧ਒ڎ ႂ఺Юຝऎγએ15$
ຝऎ ႂ᫽ఛጲڎ

引接线接线方式定义表

序号 项目 标识 说明
1 电机主引线 U V W 引接线需拧紧，以防脱落

2 风机引出线 P1 P2 \\ 风机电源：单相 220V 50Hz
3 热敏电阻引出线 T1 T2 \\ 标配为 PTC，如需其它请定制
标识 颜色 信号 说明
1 黄 SIN+
2 蓝 SIN-
4 旋转变压器引出线 3 红 COS+ 标准电机配旋转变压器，如需配
置其他反馈元件，请在订货时说
4 黑 COS- 明
5 红白 REF+
6 黄白 REF-
1 蓝+ A

2 蓝黑 - B
3 棕+ C
5 绝对值编码器 4 棕黑 - D 选配
5 黑 0V E
6 红 5V F
7 屏蔽 G
