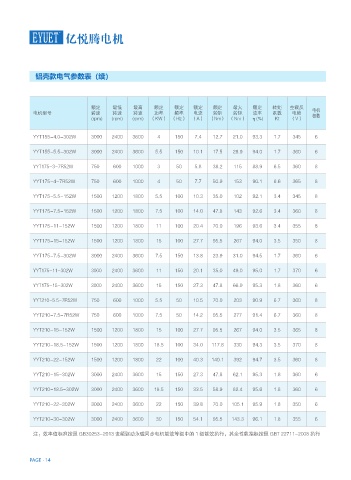

Page 20 - 亿悦腾电机（浙江）有限公司
P. 20
亿悦腾电机
铝壳款电气参数表（续）
额定 最低 最高 额定 额定 额定 额定 最大 额定 转矩 空载反
电机型号 转速 转速 转速 功率 频率 电流 转矩 转矩 效率 系数 电势 电机
(rpm) (rpm) (rpm) （KW） （Hz） （A） （Nm） （Nm） η(%) Kt （V） 极数
YYT155-4.0-302W 3000 2400 3600 4 150 7.4 12.7 21.0 93.3 1.7 345 6
YYT155-5.5-302W 3000 2400 3600 5.5 150 10.1 17.5 28.9 94.0 1.7 360 6
YYT175-3-7R52W 750 600 1000 3 50 5.8 38.2 115 88.9 6.5 360 8
YYT175-4-7R52W 750 600 1000 4 50 7.7 50.9 153 90.1 6.6 365 8
YYT175-5.5-152W 1500 1200 1800 5.5 100 10.3 35.0 102 92.1 3.4 345 8
YYT175-7.5-152W 1500 1200 1800 7.5 100 14.0 47.8 143 92.6 3.4 360 8
YYT175-11-152W 1500 1200 1800 11 100 20.4 70.0 196 93.6 3.4 355 8
YYT175-15-152W 1500 1200 1800 15 100 27.7 95.5 267 94.0 3.5 350 8
YYT175-7.5-302W 3000 2400 3600 7.5 150 13.8 23.9 31.0 94.5 1.7 360 6
YYT175-11-302W 3000 2400 3600 11 150 20.1 35.0 49.0 95.0 1.7 370 6
YYT175-15-302W 3000 2400 3600 15 150 27.3 47.8 66.9 95.3 1.8 360 6
YYT210-5.5-7R52W 750 600 1000 5.5 50 10.5 70.0 203 90.9 6.7 360 8
YYT210-7.5-7R52W 750 600 1000 7.5 50 14.2 95.5 277 91.4 6.7 360 8
YYT210-15-152W 1500 1200 1800 15 100 27.7 95.5 267 94.0 3.5 365 8
YYT210-18.5-152W 1500 1200 1800 18.5 100 34.0 117.8 330 94.3 3.5 370 8
YYT210-22-152W 1500 1200 1800 22 100 40.3 140.1 392 94.7 3.5 360 8
YYT210-15-302W 3000 2400 3600 15 150 27.3 47.8 62.1 95.3 1.8 360 6
YYT210-18.5-302W 3000 2400 3600 18.5 150 33.5 58.9 82.4 95.6 1.8 360 6
YYT210-22-302W 3000 2400 3600 22 150 39.8 70.0 105.1 95.9 1.8 350 6
YYT210-30-302W 3000 2400 3600 30 150 54.1 95.5 143.3 96.1 1.8 355 6
注：效率值标准按照 GB30253-2013 变频驱动永磁同步电机能效等级中的 1 级能效执行，其余性能指标按照 GBT 22711-2008 执行
PAGE · 14
