P. 7

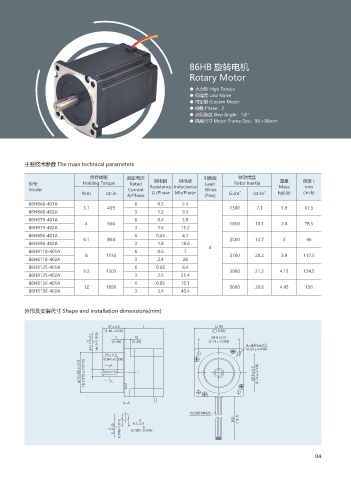

86HB 旋转电机
Rotary Motor
● 大力矩 High Torque
● 低噪音 Low Noise
● 可定制 Custom Motor
● 相数 Phase：2
● 步距角度 Step Angle：1.8 °
● 机座尺寸 Motor Frame Size：86×86mm
主要技术参数 The main technical parameters
保持转矩 额定电流 引数线 转动惯量
相电感
相电阻
重量
型号 Holding Torque Rated Resistance Inductance Lead Rotor Inertia Mass 厚度 L
mm
Model Current Wires
N·m oz-in A/Phase Ω/Phase Mh/Phase (Pins) G.cm 2 oz-In 2 kg(Lb) (inch)
86HB68-401A 6 0.3 2.4
3.1 439 1300 7.1 1.9 67.5
86HB68-402A 3 1.2 9.5
86HB79-401A 6 0.4 3.8
4 566 1850 10.1 2.4 78.5
86HB79-402A 3 1.6 15.2
86HB96-401A 6 0.45 4.7
6.1 864 2500 13.7 3 96
86HB96-402A 3 1.8 18.6
4
86HB118-401A 6 0.6 7
8 1133 3700 20.2 3.9 117.5
86HB118-402A 3 2.4 28
86HB125-401A 6 0.65 6.4
9.2 1303 3900 21.3 4.15 124.5
86HB125-402A 3 2.6 25.4
86HB156-401A 6 0.85 10.1
12 1699 5600 30.6 4.45 156
86HB156-402A 3 3.4 40.4
外形及安装尺寸 Shape and installation dimensions(mm)
37±0.5 L (□ 3.39)
□ 86
(1.46±0.02)
ф12.7-0.012 0 4-ф6.5±0.2
2
69.6±0.2
10
0 (ф0.5-0.0005) (0.08) (0.39) (2.74±0.008)
25±0.2 (0.26±0.008)
(0.984±0.008)
ф73.025±0.03 (ф2.875±0.0012) A A 69.6±0.2 (2.74±0.008)
A-A
UL3265 AWG20 500 (19.7)
0
9.7-0.1
0
0 5-0.03 0 (0.1969-0.0012) (0.382-0.004)
04
