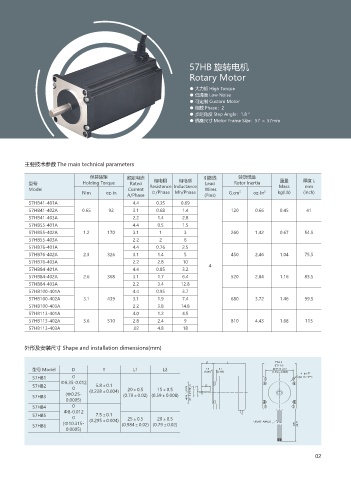

57HB 旋转电机
Rotary Motor

● 大力矩 High Torque
● 低噪音 Low Noise
● 可定制 Custom Motor
● 相数 Phase：2
● 步距角度 Step Angle：1.8 °
● 机座尺寸 Motor Frame Size：57 × 57mm

主要技术参数 The main technical parameters

保持转矩 额定电流 引数线 转动惯量
重量
相电阻
相电感
型号 Holding Torque Rated Resistance Inductance Lead Rotor Inertia Mass 厚度 L
mm
Model Current Wires
N·m oz-in A/Phase Ω/Phase Mh/Phase (Pins) G.cm 2 oz-In 2 kg(Lb) (inch)
57HB41-401A 4.4 0.35 0.69
57HB41-402A 0.65 92 3.1 0.68 1.4 120 0.66 0.45 41
57HB41-403A 2.2 1.4 2.8
57HB55-401A 4.4 0.5 1.5
57HB55-402A 1.2 170 3.1 1 3 260 1.42 0.67 54.5
57HB55-403A 2.2 2 6
57HB76-401A 4.4 0.76 2.5
57HB76-402A 2.3 326 3.1 1.4 5 450 2.46 1.04 75.5
57HB76-403A 2.2 2.8 10 4
57HB84-401A 4.4 0.85 3.2
57HB84-402A 2.6 368 3.1 1.7 6.4 520 2.84 1.16 83.5
57HB84-403A 2.2 3.4 12.8
57HB100-401A 4.4 0.95 3.7
57HB100-402A 3.1 439 3.1 1.9 7.4 680 3.72 1.46 99.5
57HB100-403A 2.2 3.8 14.8
57HB113-401A 4.0 1.2 4.5
57HB113-402A 3.6 510 2.8 2.4 9 810 4.43 1.68 113
57HB113-403A .02 4.8 18

外形及安装尺寸 Shape and installation dimensions(mm)

L1 L □56.4
(□2.22)
型号 Model D T L1 L2 1.6 4.7 □47.14±0.2
(0.06) (0.185) (1.856±0.008) 4-ф5 0 +0.3
57HB1 0 (ф0.197 +0.012 )
0
Ф6.35-0.012
57HB2 0 5.8±0.1 20±0.5 15±0.5 D T L2
(Ф0.25- (0.228±0.004) (0.79±0.02) (0.59±0.008) ф38.1±0.03 (ф1.5±0.0012)
57HB3
0.0005)
57HB4 0
Ф8-0.012
57HB5 0 7.5±0.1 25±0.5 20±0.5
(Ф10.315- (0.295±0.004) UI3265 AWG22
57HB6 (0.984±0.02) (0.79±0.02) 500 (19.7)
0.0005)

02
