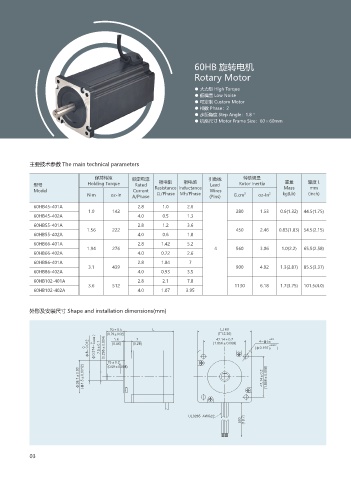

60HB 旋转电机
Rotary Motor

● 大力矩 High Torque
● 低噪音 Low Noise
● 可定制 Custom Motor
● 相数 Phase：2
● 步距角度 Step Angle：1.8 °
● 机座尺寸 Motor Frame Size：60×60mm

主要技术参数 The main technical parameters

保持转矩 额定电流 引数线 转动惯量
重量
相电阻
相电感
型号 Holding Torque Rated Resistance Inductance Lead Rotor Inertia Mass 厚度 L
mm
Model Current Wires
N·m oz-in A/Phase Ω/Phase Mh/Phase (Pins) G.cm 2 oz-In 2 kg(Lb) (inch)
60HB45-401A 2.8 1.0 2.6
1.0 142 280 1.53 0.6(1.32) 44.5(1.75)
60HB45-402A 4.0 0.5 1.3
60HB55-401A 2.8 1.2 3.6
1.56 222 450 2.46 0.83(1.83) 54.5(2.15)
60HB55-402A 4.0 0.6 1.8
60HB66-401A 2.8 1.42 5.2
1.94 276 4 560 3.06 1.0(2.2) 65.5(2.58)
60HB66-402A 4.0 0.72 2.6
60HB86-401A 2.8 1.84 7
3.1 439 900 4.92 1.3(2.87) 85.5(3.37)
60HB86-402A 4.0 0.93 3.5
60HB102-401A 2.8 2.1 7.8
3.6 512 1130 6.18 1.7(3.75) 101.5(4.0)
60HB102-402A 4.0 1.07 3.95

外形及安装尺寸 Shape and installation dimensions(mm)

□ 60
20±0.5 L (□ 2.36)
7
1.6
47.14±0.2
0.012 0 ф0.314- ) 0.0005 (0.06) (0.28) (1.856±0.008) 4-ф5 0 +0.3
+0.012
ф8- 15±0.2
0 7.5±0.1 (0.295±0.004) (0.79±0.02) (ф0.197 0 )
ф38.1±0.03 (ф1.5±0.0012) (0.59±0.008) 47.14±0.2 (1.856±0.008)

UL3265 AWG22
500 (19.7)

03
