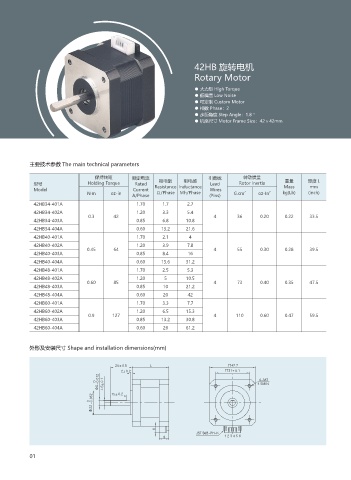

42HB 旋转电机
Rotary Motor

● 大力矩 High Torque
● 低噪音 Low Noise
● 可定制 Custom Motor
● 相数 Phase：2
● 步距角度 Step Angle：1.8 °
● 机座尺寸 Motor Frame Size：42×42mm

主要技术参数 The main technical parameters

保持转矩 额定电流 引数线 转动惯量
相电阻
相电感
重量
型号 Holding Torque Rated Resistance Inductance Lead Rotor Inertia Mass 厚度 L
mm
Model Current Wires
N·m oz-in A/Phase Ω/Phase Mh/Phase (Pins) G.cm 2 oz-In 2 kg(Lb) (inch)
42HB34-401A 1.70 1.7 2.7
42HB34-402A 1.20 3.3 5.4
0.3 42 4 36 0.20 0.22 33.5
42HB34-403A 0.85 6.8 10.8
42HB34-404A 0.60 13.2 21.6
42HB40-401A 1.70 2.1 4
42HB40-402A 1.20 3.9 7.8
0.45 64 4 55 0.30 0.28 39.5
42HB40-403A 0.85 8.4 16
42HB40-404A 0.60 15.6 31.2
42HB48-401A 1.70 2.5 5.3
42HB48-402A 1.20 5 10.5
0.60 85 4 73 0.40 0.35 47.5
42HB48-403A 0.85 10 21.2
42HB48-404A 0.60 20 42
42HB60-401A 1.70 3.3 7.7
42HB60-402A 1.20 6.5 15.3
0.9 127 4 110 0.60 0.47 59.5
42HB60-403A 0.85 13.2 30.8
42HB60-404A 0.60 26 61.2

外形及安装尺寸 Shape and installation dimensions(mm)

20±0.5 L □42.2
2±0.2 □31 ±0.1
4-M3
0 Ф5 -0.012 4.5 ±0.1 4.5MIN
Ф22 -0.052
0 15±0.2

6
JST S6B-PH-K
9 1 2 3 4 5 6

01
