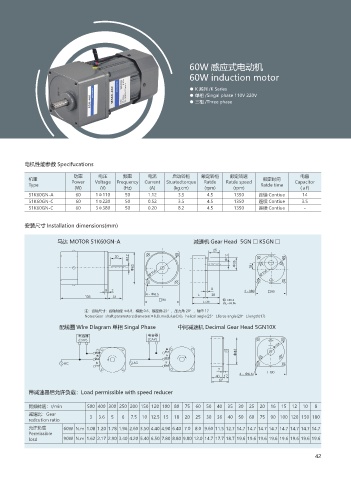

60W 感应式电动机
60W induction motor

● K 系列 /K Series
● 单相 /Singal phase 110V 220V
● 三相 /Three phase

电机性能参数 Specifucations

功率 电压 频率 电流 启动转柜 额定转柜 额定转速 电容
机重 Power Voltage Frequency Current Stuatedtorque Ratde Ratde speed 额定时间 Capacitor
Type Ratde time
(W) (V) (Hz) (A) (kg.cm) (rpm) (rpm) (μf)
51K60GN-A 60 1Φ110 50 1.12 3.5 4.5 1350 连续 Contiue 14
51K60GN-C 60 1Φ220 50 0.52 3.5 4.5 1350 连续 Contiue 3.5
51K60GN-C 60 3Φ380 50 0.20 8.2 4.5 1350 连续 Contiue -

安装尺寸 Installation dimensions(mm)

马达 MOTOR 51K60GN-A 减速机 Gear Head 5GN □ K5GN □

Ð Ð

Ð Ð
Ð Ð

ý. ȋ
ýÐ -

ȋ Ѻ-
-
倄-
注：齿轴尺寸：齿轴轴经 Φ8.8，模数 0.6，螺旋角 25°，压力角 20°，轴伸 17
Notes:Gear shaft parameters:diameter(Φ8.8),modulus(0.6), helical angle(25° ),force angle(20° ),length(17)
配线圈 Wlre Dlagram 单相 Singal Phase 中间减速机 Decimal Gear Head 5GN10X
⩡ქஔ ⩡ქஔ
$"1 $"1
Ð
⮩ 㨉
8IMUF #MVF Ð
㨉 ⮩
#MVF 8IMUF
"$ ㏎ "$ ㏎
3FE 3FE

ýÐ ȋ

带减速器后允许负载：Load permissible with speed reducer
同频转速：r/min 500 400 300 250 200 150 120 100 80 75 60 50 40 35 30 25 20 16 15 12 10 8
减速比：Gear 3 3.6 5 6 7.5 10 12.5 15 18 20 25 30 36 40 50 60 75 90 100 120 150 180
redcution ratio
允许负载 60W N.m 1.08 1.20 1.78 1.96 2.60 3.50 4.40 4.90 6.40 7.0 8.0 9.60 11.5 12.7 14.7 14.7 14.7 14.7 14.7 14.7 14.7 14.7
Permissible
losd 90W N.m 1.62 2.17 2.90 3.40 4.20 5.40 6.50 7.80 8.80 9.80 12.0 14.7 17.7 18.7 19.6 19.6 19.6 19.6 19.6 19.6 19.6 19.6
