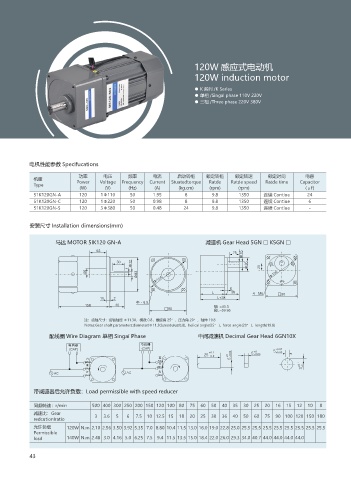

120W 感应式电动机
120W induction motor

● K 系列 /K Series
● 单相 /Singal phase 110V 220V
● 三相 /Three phase 220V 380V

电机性能参数 Specifucations

功率 电压 频率 电流 启动转柜 额定转柜 额定转速 额定时间 电容
机重 Power Voltage Frequency Current Stuatedtorque Ratde Ratde speed Ratde time Capacitor
Type
(W) (V) (Hz) (A) (kg.cm) (rpm) (rpm) (μf)
51K120GN-A 120 1Φ110 50 1.95 8 9.8 1350 连续 Contiue 24
51K120GN-C 120 1Φ220 50 0.98 8 9.8 1350 连续 Contiue 6
51K120GN-S 120 3Φ380 50 0.48 24 9.8 1350 连续 Contiue -

安装尺寸 Installation dimensions(mm)

马达 MOTOR 5IK120 GN-A 减速机 Gear Head 5GN □ K5GN □

Ð

Ð Ð

Ð Ð
Ð

- ý. ȋ
-
Ðý
Ѻ-
ȋ 倄-
注：齿轴尺寸：齿轴轴经 Φ11.30，模数 0.8，螺旋角 25°，压力角 20°，轴伸 19.8
Notes:Gear shaft parameters:diameter(Φ11.30),modulus(0.8), helical angle(25° ), force angle(20° ), length(19.8)

配线圈 Wire Diagram 单相 Singai Phase 中间减速机 Decimal Gear Head 6GN10X
⩡ქஔ ⩡ქஔ
$"1 $"1

⮩ 㨉
8IJUF #MVF
㨉 ⮩
8IJUF
#MVF
"$ ㏎ "$ ㏎
3FE
3FE
带减速器后允许负载：Load permissible with speed reducer
同频转速：r/min 500 400 300 250 200 150 120 100 80 75 60 50 40 35 30 25 20 16 15 12 10 8
减速比：Gear 3 3.6 5 6 7.5 10 12.5 15 18 20 25 30 36 40 50 60 75 90 100 120 150 180
redcutionIratio
允许负载 120W N.m 2.10 2.56 3.50 3.92 5.35 7.0 8.80 10.4 11.5 13.0 16.0 19.0 22.8 25.0 25.5 25.5 25.5 25.5 25.5 25.5 25.5 25.5
Permissible
losd 140W N.m 2.48 3.0 4.16 5.0 6.25 7.5 9.4 11.5 13.5 15.0 18.4 22.0 26.0 29.3 34.0 40.7 44.0 44.0 44.0 44.0
