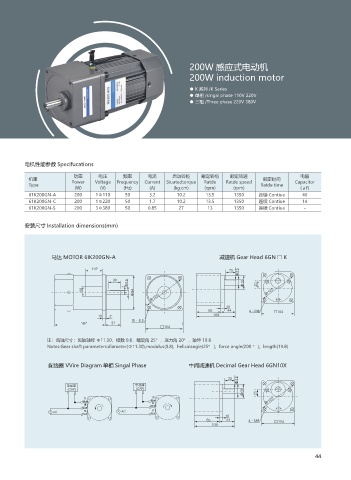

200W 感应式电动机
200W induction motor

● K 系列 /K Series
● 单相 /singal phase 110V 220V
● 三相 /Three phase 220V 380V

电机性能参数 Specifucations

功率 电压 频率 电流 启动转柜 额定转柜 额定转速 电容
机重 Power Voltage Frequency Current Stuatedtorque Ratde Ratde speed 额定时间 Capacitor
Type Ratde time
(W) (V) (Hz) (A) (kg.cm) (rpm) (rpm) (μf)
61K200GN-A 200 1Φ110 50 3.2 10.2 13.5 1350 连续 Contiue 40
61K200GN-C 200 1Φ220 50 1.7 10.2 13.5 1350 连续 Contiue 14
61K200GN-S 200 3Φ380 50 0.85 27 13 1350 连续 Contiue -

安装尺寸 Installation dimensions(mm)

马达 MOTOR 6IK200GN-A 减速机 Gear Head 6GN □ K

Ð

Ð Ð

Ð Ð
Ð

ý. ȋ

Ðý

ȋ
注：齿轴尺寸：齿轴轴经 Φ11.30，模数 0.8，螺旋角 25°，压力角 20°，轴伸 19.8
Notes:Gear shaft parameters:diameter(Φ11.30),modulus(0.8), helicalangle(25° ), force angle(200 ° ), length(19.8)

配线圈 VVire Diagram 单相 Singal Phase 中间减速机 Decimal Gear Head 6GN10X

Ð
⩡ქஔ ⩡ქஔ
$"1 $"1
Ð
⮩ 㨉
#MVF
8IMUF ⮩ Ð
㨉 8IMUF
#MVF
"$ ㏎ "$ ㏎
3FE 3FE

ý. ȋ

44
