P. 57

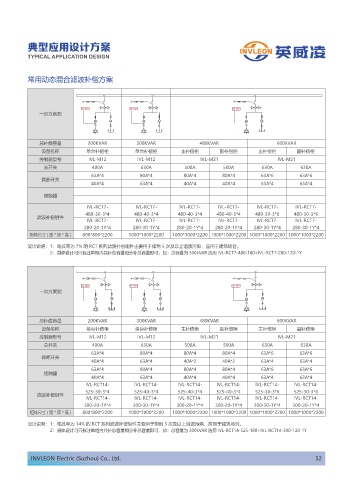

典型应用设计方案
TYPICAL APPLICATION DESIGN
常用动态混合滤波补偿方案
*7- . *7- . *7- .
一次方案图
总补偿容量 200KVAR 300KVAR 480KVAR 600KVAR
设备名称 单台补偿柜 单台补偿柜 主补偿柜 副补偿柜 主补偿柜 副补偿柜
控制器型号 IVL-M12 IVL-M12 IVL-M21 IVL-M21
总开关 400A 630A 500A 500A 630A 630A
63A*4 80A*4 80A*4 80A*4 63A*6 63A*6
微断开关
40A*4 63A*4 40A*4 40A*4 63A*4 63A*4
接触器
IVL-RCT7- IVL-RCT7- IVL-RCT7- IVL-RCT7- IVL-RCT7- IVL-RCT7-
480-30-3*4 480-40-3*4 480-40-3*4 480-40-3*4 480-30-3*6 480-30-3*6
滤波补偿组件
IVL-RCT7- IVL-RCT7- IVL-RCT7- IVL-RCT7- IVL-RCT7- IVL-RCT7-
280-20-1Y*4 280-30-1Y*4 280-20-1Y*4 280-20-1Y*4 280-30-1Y*4 280-30-1Y*4
柜体尺寸(宽*深*高) 800*800*2200 1000*1000*2200 1000*1000*2200 1000*1000*2200 1000*1000*2200 1000*1000*2200
设计说明：1：电抗率为 7% 的 RCT 系列滤波补偿组件主要用于抑制 5 次及以上谐波污染，应用于建筑场合。
2：具体设计可只标注单柜内共补总容量和分补总容量即可，如：总容量为 300kVAR 选用 IVL-RCT7-480-180+IVL-RCT7-280-120-1Y
*7- . *7- . *7- .
一次方案图
总补偿容量 200KVAR 300KVAR 480KVAR 600KVAR
设备名称 单台补偿柜 单台补偿柜 主补偿柜 副补偿柜 主补偿柜 副补偿柜
控制器型号 IVL-M12 IVL-M12 IVL-M21 IVL-M21
总开关 400A 630A 500A 500A 630A 630A
63A*4 80A*4 80A*4 80A*4 63A*6 63A*6
微断开关
40A*4 63A*4 40A*2 40A*2 63A*4 63A*4
63A*4 80A*4 80A*4 80A*4 63A*6 63A*6
接触器
40A*4 63A*4 40A*4 40A*4 63A*4 63A*4
IVL-RCT14- IVL-RCT14- IVL-RCT14- IVL-RCT14- IVL-RCT14- IVL-RCT14-
525-30-3*4 525-40-3*4 525-40-3*4 525-40-3*4 525-30-3*6 525-30-3*6
滤波补偿组件
IVL-RCT14- IVL-RCT14- IVL-RCT14- IVL-RCT14- IVL-RCT14- IVL-RCT14-
300-20-1Y*4 300-30-1Y*4 300-20-1Y*4 300-20-1Y*4 300-30-1Y*4 300-30-1Y*4
柜体尺寸(宽*深*高) 800*800*2200 1000*1000*2200 1000*1000*2200 1000*1000*2200 1000*1000*2200 1000*1000*2200
设计说明：1：电抗率为 14% 的 RCT 系列滤波补偿组件主要用于抑制 3 次及以上谐波污染，应用于建筑场合。
2：具体设计可只标注单柜内共补总容量和分补总容量即可，如：总容量为 300kVAR 选用 IVL-RCT14-525-180+IVL-RCT14-300-120-1Y
INVLEON Electric (Suzhou) Co., Ltd. 52
