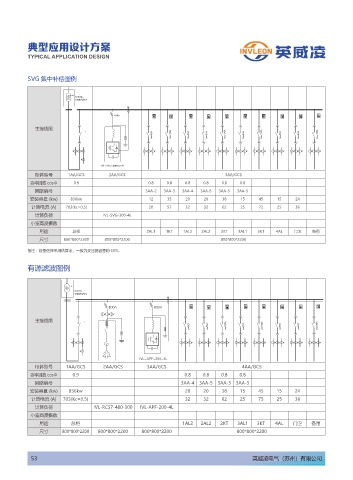

典型应用设计方案
TYPICAL APPLICATION DESIGN

SVG 集中补偿图例

4$#

"
主接线图
*F " *F " *F " *F " *F " *F " *F " *F " *F " *F "

*7- 47( LWBS -
柜体型号 1AA/GCS 2AA/GCS 3AA/GCS
功率因数 cosΦ 0.9 0.8 0.8 0.8 0.8 0.8 0.8
回路编号 3AA-2 3AA-3 3AA-4 3AA-5 3AA-5 3AA-5
安装容量 (kw) 836kw 12 35 20 20 38 15 45 15 24
计算电流 (A) 703(Kc=0.5) 20 57 32 32 62 25 72 25 36
计算负荷 IVL-SVG-300-4L
小室高度模数
用途 总柜 2AL1 1KT 1AL2 2AL2 2KT 3AL1 3KT 4AL 门卫 备用
尺寸 800*800*2200 800*800*2200 800*800*2200
备注：容量选择采用估算法，一般为变压器容量的 30%。

有源滤波图例

4$#

" "

主接线图
*F " *F " *F " *F " *F " *F " *F " *F "

*7- "1' -
柜体型号 1AA/GCS 2AA/GCS 3AA/GCS 4AA/GCS
功率因数 cosΦ 0.9 0.8 0.8 0.8 0.8
回路编号 3AA-4 3AA-5 3AA-5 3AA-5
安装容量 (kw) 836kw 20 20 38 15 45 15 24
计算电流 (A) 703(Kc=0.5) 32 32 62 25 75 25 36
计算负荷 IVL-RCS7-480-300 IVL-APF-200-4L
小室高度模数
用途 总柜 1AL2 2AL2 2KT 3AL1 3KT 4AL 门卫 备用
尺寸 800*800*2200 800*800*2200 800*800*2200 800*800*2200
