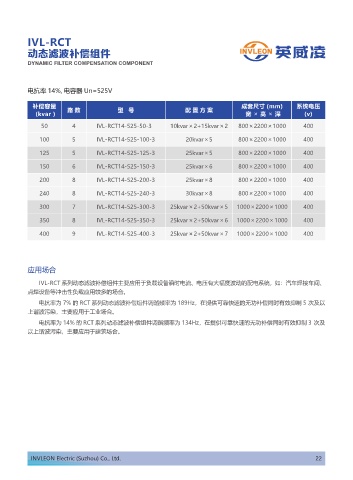

P. 27
IVL-RCT
动态滤波补偿组件
DYNAMIC FILTER COMPENSATION COMPONENT
电抗率 14%, 电容器 Un=525V
补偿容量 成套尺寸 (mm) 系统电压
(kvar ) 路 数 型 号 配 置 方 案 宽 × 高 × 深 (v)
50 4 IVL-RCT14-525-50-3 10kvar×2+15kvar×2 800×2200×1000 400
100 5 IVL-RCT14-525-100-3 20kvar×5 800×2200×1000 400
125 5 IVL-RCT14-525-125-3 25kvar×5 800×2200×1000 400
150 6 IVL-RCT14-525-150-3 25kvar×6 800×2200×1000 400
200 8 IVL-RCT14-525-200-3 25kvar×8 800×2200×1000 400
240 8 IVL-RCT14-525-240-3 30kvar×8 800×2200×1000 400
300 7 IVL-RCT14-525-300-3 25kvar×2+50kvar×5 1000×2200×1000 400
350 8 IVL-RCT14-525-350-3 25kvar×2+50kvar×6 1000×2200×1000 400
400 9 IVL-RCT14-525-400-3 25kvar×2+50kvar×7 1000×2200×1000 400
应用场合
IVL-RCT 系列动态滤波补偿组件主要应用于负载设备瞬时电流、电压有大幅度波动的配电系统，如：汽车焊接车间、
点焊设备等冲击性负载应用较多的场合。
电抗率为 7% 的 RCT 系列动态滤波补偿组件调谐频率为 189Hz，在提供可靠快速的无功补偿同时有效抑制 5 次及以
上谐波污染，主要应用于工业场合。
电抗率为 14% 的 RCT 系列动态滤波补偿组件调谐频率为 134Hz，在提供可靠快速的无功补偿同时有效抑制 3 次及
以上谐波污染，主要应用于建筑场合。
INVLEON Electric (Suzhou) Co., Ltd. 22
