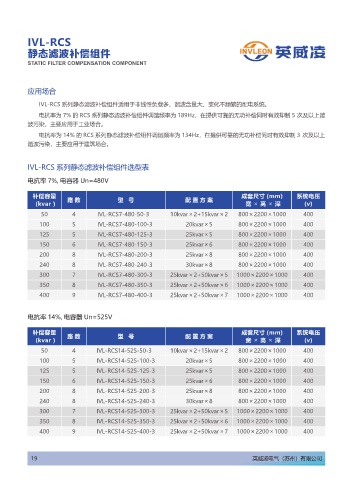

IVL-RCS

静态滤波补偿组件
STATIC FILTER COMPENSATION COMPONENT

应用场合

IVL-RCS 系列静态滤波补偿组件适用于非线性负载多、谐波含量大、变化不频繁的配电系统。
电抗率为 7% 的 RCS 系列静态滤波补偿组件调谐频率为 189Hz，在提供可靠的无功补偿同时有效抑制 5 次及以上谐
波污染，主要应用于工业场合。

电抗率为 14% 的 RCS 系列静态滤波补偿组件调谐频率为 134Hz，在提供可靠的无功补偿同时有效抑制 3 次及以上
谐波污染，主要应用于建筑场合。

IVL-RCS 系列静态滤波补偿组件选型表

电抗率 7%, 电容器 Un=480V

补偿容量 成套尺寸 (mm) 系统电压
(kvar ) 路 数 型 号 配 置 方 案 宽 × 高 × 深 (v)
50 4 IVL-RCS7-480-50-3 10kvar×2+15kvar×2 800×2200×1000 400
100 5 IVL-RCS7-480-100-3 20kvar×5 800×2200×1000 400
125 5 IVL-RCS7-480-125-3 25kvar×5 800×2200×1000 400

150 6 IVL-RCS7-480-150-3 25kvar×6 800×2200×1000 400
200 8 IVL-RCS7-480-200-3 25kvar×8 800×2200×1000 400
240 8 IVL-RCS7-480-240-3 30kvar×8 800×2200×1000 400
300 7 IVL-RCS7-480-300-3 25kvar×2+50kvar×5 1000×2200×1000 400
350 8 IVL-RCS7-480-350-3 25kvar×2+50kvar×6 1000×2200×1000 400
400 9 IVL-RCS7-480-400-3 25kvar×2+50kvar×7 1000×2200×1000 400

电抗率 14%, 电容器 Un=525V

补偿容量 路 数 型 号 配 置 方 案 成套尺寸 (mm) 系统电压
(kvar ) 宽 × 高 × 深 (v)
50 4 IVL-RCS14-525-50-3 10kvar×2+15kvar×2 800×2200×1000 400
100 5 IVL-RCS14-525-100-3 20kvar×5 800×2200×1000 400
125 5 IVL-RCS14-525-125-3 25kvar×5 800×2200×1000 400
150 6 IVL-RCS14-525-150-3 25kvar×6 800×2200×1000 400

200 8 IVL-RCS14-525-200-3 25kvar×8 800×2200×1000 400
240 8 IVL-RCS14-525-240-3 30kvar×8 800×2200×1000 400
300 7 IVL-RCS14-525-300-3 25kvar×2+50kvar×5 1000×2200×1000 400
350 8 IVL-RCS14-525-350-3 25kvar×2+50kvar×6 1000×2200×1000 400
400 9 IVL-RCS14-525-400-3 25kvar×2+50kvar×7 1000×2200×1000 400
