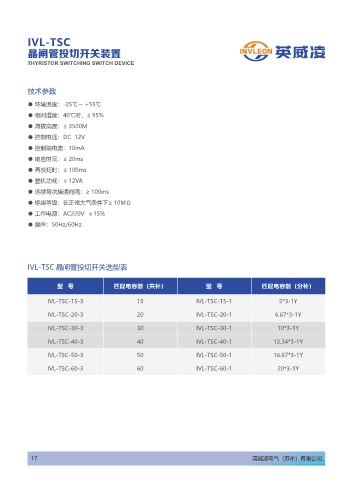

IVL-TSC
晶闸管投切开关装置
THYRISTOR SWITCHING SWITCH DEVICE
技术参数
● 环境温度：-25℃～ +55℃
● 相对湿度：40℃时，≤ 95%
● 海拔高度：≤ 3500M
● 控制电压：DC 12V
● 控制端电流：10mA
● 响应时间：≤ 20ms
● 再投延时：≤ 100ms
● 整机功耗：≤ 12VA
● 连续每次接通间隔：≥ 100ms
● 绝缘等级：在正常大气条件下≥ 10MΩ
● 工作电源：AC220V ±15%
● 频率：50Hz/60Hz
IVL-TSC 晶闸管投切开关选型表
型 号 匹配电容器（共补） 型 号 匹配电容器（分补）
IVL-TSC-15-3 15 IVL-TSC-15-1 5*3-1Y
IVL-TSC-20-3 20 IVL-TSC-20-1 6.67*3-1Y
IVL-TSC-30-3 30 IVL-TSC-30-1 10*3-1Y
IVL-TSC-40-3 40 IVL-TSC-40-1 13.34*3-1Y
IVL-TSC-50-3 50 IVL-TSC-50-1 16.67*3-1Y
IVL-TSC-60-3 60 IVL-TSC-60-1 20*3-1Y
