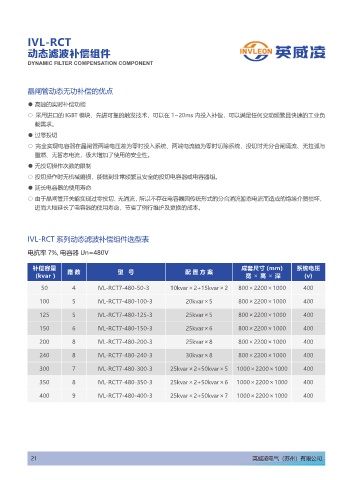

IVL-RCT
动态滤波补偿组件
DYNAMIC FILTER COMPENSATION COMPONENT
晶闸管动态无功补偿的优点
● 高速的实时补偿功能
○ 采用进口的 IGBT 模块、先进可靠的触发技术，可以在 1~20ms 内投入补偿，可以满足任何变动频繁且快速的工业负
载需求。
● 过零投切
○ 完全实现电容器在晶闸管两端电压差为零时投入系统、两端电流值为零时切除系统，投切时无分合闸涌流、无拉弧与
重燃、无暂态电流，极大增加了使用的安全性。
● 无投切操作次数的限制
○ 投切操作时无机械磨损，能做到非常频繁且安全的投切电容器或电容器组。
● 延长电容器的使用寿命
○ 由于晶闸管开关能实现过零投切、无涌流，所以不存在电容器因传统形式的分合涌流暂态电流而造成的绝缘介质损坏，
进而大幅延长了电容器的使用寿命，节省了例行维护及更换的成本。
IVL-RCT 系列动态滤波补偿组件选型表
电抗率 7%, 电容器 Un=480V
补偿容量 路 数 型 号 配 置 方 案 成套尺寸 (mm) 系统电压
(kvar ) 宽 × 高 × 深 (v)
50 4 IVL-RCT7-480-50-3 10kvar×2+15kvar×2 800×2200×1000 400
100 5 IVL-RCT7-480-100-3 20kvar×5 800×2200×1000 400
125 5 IVL-RCT7-480-125-3 25kvar×5 800×2200×1000 400
150 6 IVL-RCT7-480-150-3 25kvar×6 800×2200×1000 400
200 8 IVL-RCT7-480-200-3 25kvar×8 800×2200×1000 400
240 8 IVL-RCT7-480-240-3 30kvar×8 800×2200×1000 400
300 7 IVL-RCT7-480-300-3 25kvar×2+50kvar×5 1000×2200×1000 400
350 8 IVL-RCT7-480-350-3 25kvar×2+50kvar×6 1000×2200×1000 400
400 9 IVL-RCT7-480-400-3 25kvar×2+50kvar×7 1000×2200×1000 400
