IVL-RE

低压滤波电抗器
LOW-VOLTAGE FILTER REACTOR

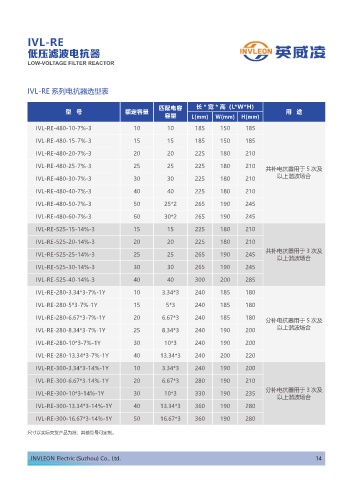

IVL-RE 系列电抗器选型表

匹配电容 长 * 宽 * 高（L*W*H)
型 号 额定容量 用 途
容量 L(mm) W(mm) H(mm)
IVL-RE-480-10-7%-3 10 10 185 150 185

IVL-RE-480-15-7%-3 15 15 185 150 185

IVL-RE-480-20-7%-3 20 20 225 180 210
IVL-RE-480-25-7%-3 25 25 225 180 210 共补电抗器用于 5 次及

IVL-RE-480-30-7%-3 30 30 225 180 210 以上谐波场合

IVL-RE-480-40-7%-3 40 40 225 180 210
IVL-RE-480-50-7%-3 50 25*2 265 190 245

IVL-RE-480-60-7%-3 60 30*2 265 190 245
IVL-RE-525-15-14%-3 15 15 225 180 210

IVL-RE-525-20-14%-3 20 20 225 180 210
共补电抗器用于 3 次及
IVL-RE-525-25-14%-3 25 25 265 190 245
以上谐波场合
IVL-RE-525-30-14%-3 30 30 265 190 245

IVL-RE-525-40-14%-3 40 40 300 200 285

IVL-RE-280-3.34*3-7%-1Y 10 3.34*3 240 185 180
IVL-RE-280-5*3-7%-1Y 15 5*3 240 185 180

IVL-RE-280-6.67*3-7%-1Y 20 6.67*3 240 185 180 分补电抗器用于 5 次及

IVL-RE-280-8.34*3-7%-1Y 25 8.34*3 240 190 200 以上谐波场合
IVL-RE-280-10*3-7%-1Y 30 10*3 240 190 200

IVL-RE-280-13.34*3-7%-1Y 40 13.34*3 240 200 220

IVL-RE-300-3.34*3-14%-1Y 10 3.34*3 240 190 200
IVL-RE-300-6.67*3-14%-1Y 20 6.67*3 280 190 210
分补电抗器用于 3 次及
IVL-RE-300-10*3-14%-1Y 30 10*3 330 190 235
以上谐波场合
IVL-RE-300-13.34*3-14%-1Y 40 13.34*3 360 190 280
IVL-RE-300-16.67*3-14%-1Y 50 16.67*3 360 190 280

尺寸以实际交货产品为准；其他型号可定制。
