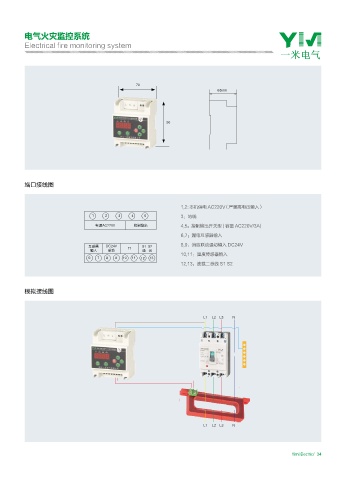

电气火灾监控系统

          Electrical fire monitoring system







                                                70
                                                                              NN





                                                          90











          端口接线图



                                                               1,2: 本机供电 AC220V（严禁高电压输入）
                                                               3：地线
                                  ⩡⎼"$   7     ᣓݢ䒿ܦ            4,5：控制输出开关型 ( 容量 AC220V/3A)
                                                               6,7：漏电互感器输入
                               ξᙋஔ   %$  7   5    4   4        8,9：消防联动强切输入 DC24V
                                 䒿ڑ    㖀ߔ         䕆   䃛
                                                               10,11：温度传感器输入

                                                               12,13：波载二总线 S1 S2




          模拟接线图




                                                                       -   -   -   /





















                                                                       -   -   -   /
